Λεπτομέρειες προϊόντων
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: Pntech
Πιστοποίηση: TUV/CE/ISO9001
Αριθμό μοντέλου: H1z2z2-Κ 1x4mm2
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 100m / ρόλος
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: 100m / κυλήστε 250m/κυλά, δύο ρόλοι ανά χαρτοκιβώτιο, μέγεθος χαρτοκιβωτίων: πακέτο 42*42*22cm επίση
Χρόνος παράδοσης: 3-7days
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 70000m ανά ημέρα
Όνομα προϊόντων: |
ηλιακό PV καλώδιο 4mm |
Σειρά θερμοκρασίας: |
-40℃~+90℃ |
Υλικό μόνωσης: |
XLPE |
Δομή: |
56/0.285mm |
Υλικό αγωγών: |
Προσαραγμένος επικασσιτερωμένος χαλκός |
Καλώδιο OD: |
5.7mm |
Εκτιμημένη τάση: |
Εναλλασσόμενο ρεύμα Uo/U0.6~1.0KV, DC1.5KV |
Χρώμα: |
Ο Μαύρος/κόκκινο |
Όνομα προϊόντων: |
ηλιακό PV καλώδιο 4mm |
Σειρά θερμοκρασίας: |
-40℃~+90℃ |
Υλικό μόνωσης: |
XLPE |
Δομή: |
56/0.285mm |
Υλικό αγωγών: |
Προσαραγμένος επικασσιτερωμένος χαλκός |
Καλώδιο OD: |
5.7mm |
Εκτιμημένη τάση: |
Εναλλασσόμενο ρεύμα Uo/U0.6~1.0KV, DC1.5KV |
Χρώμα: |
Ο Μαύρος/κόκκινο |
H1z2z2-Κ 4mm ηλιακό καλώδιο XLPE διπλό μονωμένο TUV EN50618 PV για το ηλιακό σύστημα
Φωτοβολταϊκά πρότυπα καλωδίων ΣΥΝΕΧΟΎΣ ηλιακής ενέργειας καλωδίων PV
ΤΟ EN 50618 DIN
Απόδοση αντίστασης στη φωτιά: IEC 60332-1
Χαμηλή εκπομπή καπνού: EN/IEC 61034-2
Αλόγονο ελεύθερο σύμφωνα με το EN 50525-1, παράρτημα Β
Χαμηλή διαβρωτική ικανότητα των αερίων σύμφωνα με το EN 50267-2-2, IEC 60754-2
Φωτοβολταϊκός χαρακτήρας CableTechnical ΣΥΝΕΧΟΎΣ ηλιακής ενέργειας καλωδίων PV:
Τάση εργασίας: Εναλλασσόμενο ρεύμα: 600/1000V συνεχές ρεύμα: 900/1800V
Τάση Maxium: 1.8KV
Τάση δοκιμής: 6.5kV εναλλασσόμενο ρεύμα
Θερμοκρασία εργασίας: - 40-90 ο Γ
Κάμψη Radiu:
Σταθερός: γενική διάμετρος 4 Χ
Λυγισμένος: γενική διάμετρος 5 Χ
Μέγιστη θερμοκρασία αγωγών: 120o Γ
Μέγιστη θερμοκρασία αγωγών βραχυκυκλώματος: 250°C
Αντίσταση μόνωσης: 10 MΩ Χ χλμ
1. Κατασκευή: Επικασσιτερωμένος βαρελοποιός, μόνωση XLPE, εξωτερική θήκη XLPE.
2. Τάση δοκιμής: 6500V, 5min εκτιμημένη τάση: 1000/1800V συνεχές ρεύμα.
3. Ελεύθερος και χαμηλός καπνός αλόγονου, πρότυπα Rohs.
4. UV αντίσταση.
5. Εκτίμηση θερμοκρασίας: - 40°C σε 125°C, κρύα αντίσταση.
6. TUV πιστοποίηση, TUV2Pfg1169-1.
7. Καλώδιο τροφοδοσίας για το φωτοβολταϊκό σύστημα.
| Όνομα: Ηλιακό καλώδιο ενιαίος-πυρήνων | Αγωγός: Επικασσιτερωμένο καλώδιο χαλκού |
| Εκτελεστικά πρότυπα: Το EN 50618 | Μόνωση: Χαμηλό αλόγονο-ελεύθερο διασυνδεμένο ακτινοβολία polyolefin καπνού |
| Πρότυπο: H1z2z2-Κ | Σακάκι: Χαμηλό αλόγονο-ελεύθερο διασυνδεμένο ακτινοβολία polyolefin καπνού |
| Προδιαγραφές καλωδίων: 2.5/4/6/10/16/25/35mm ² | Εκτιμημένη τάση: 1500V |
| Περιβαλλοντική θερμοκρασία: - 40~90ºC | Εξεταστική τάση: 6.5KV |
| Θερμοκρασία καλωδίων: - 40~120ºC | Καιρική αντίσταση: UV φράξιμο |
| Θερμοκρασία βραχυκυκλώματος: 250ºC | Ζωή υπηρεσιών: >25 έτη |
| Κάμπτοντας ακτίνα: >4×Ø (Ø6×Ø<8mm> (Ø≥8mm) | Χρώμα: Ο Μαύρος, κόκκινος |
Εφαρμογές
Ενιαίος αγωγός, φως του ήλιου-ανθεκτικό, φωτοβολταϊκό εκτιμημένο καλώδιο 90°C υγροί ή 105°C ξηρό 2000V για την καλωδίωση διασύνδεσης των στηριγμένων και αγείωτων φωτοβολταϊκών ηλεκτρικών συστημάτων όπως περιγράφεται στην παράγραφο 690.31 (Α) και άλλα εφαρμόσιμα μέρη του εθνικού ηλεκτρικού κώδικα το (NEC), NFPA 70
Επιλογές:
Χρωματισμένα λωρίδες ταυτότητας φάσης διαθέσιμα κατόπιν αιτήσεως
Να πολλαπλασιάσει διαθέσιμο κατόπιν αιτήσεως
Χαρακτηριστικά γνωρίσματα:
Εκτιμημένα 90°C υγρά - και - ξεραίνουν
Παραμόρφωση-ανθεκτικός στις υψηλές θερμοκρασίες
Άριστη αντίσταση υγρασίας,
Σταθερές ηλεκτρικές ιδιότητες πέρα από μια ευρεία σειρά θερμοκρασίας
Άριστη αντίσταση στις περικοπές συντριβής και συμπίεσης
Ανθεκτικός στις περισσότερες πετρέλαια και χημικές ουσίες
UV/sunlight-ανθεκτικός
Συναντά την κρύα δοκιμή κάμψεων σε -40°C
| Όνομα προϊόντων | TUV τυποποιημένο ηλιακό καλώδιο |
| Διαμορφώστε το αριθ. | H1z2z2-Κ 1x 4mm2 |
| Τάση | Καλώδιο υψηλής τάσης |
| Υλικό μόνωσης | XLPE |
| Υλική μορφή | Στρογγυλό καλώδιο |
| Πιστοποίηση | ROSH, CE, TUV |
| Πρότυπα | TUV EN50618 |
| Πυρήνες | 1 πυρήνας |
| Συσκευασία μεταφορών | Σίδηρος-ξύλινο τύμπανο, τύμπανο σιδήρου |
| Εφαρμογή | Κατασκευή, υπόγειος, βιομηχανικός, σταθμός παραγωγής ηλεκτρικού ρεύματος |
| Υλικό θηκών | XLPE |
| Υλικό πυρήνων καλωδίων | Επικασσιτερωμένος χαλκός |
| Διατομή | 4mm2 |
| Όνομα | Καλώδιο PV |
| Η περιγραφή προϊόντων | Ευρέως χρησιμοποιημένος στις εσωτερικές και υπαίθριες ηλιακές εγκαταστάσεις, την ηλεκτρική εγκατάσταση, τις εσωτερικές και υπαίθριες, έκρηξη-επιρρεπείς περιοχές, τα εργοστάσια, τις βιομηχανικές και γεωργικές βιομηχανίες. |
| Χαρακτηριστικά γνωρίσματα προϊόντων | Χαμηλός καπνός χωρίς αλόγονο, καλό κρύο, υπεριώδης ακτίνα, όζον - ανθεκτικό και καιρός - ανθεκτικός. |
| Φλόγα - καθυστερών, τέμνουσα αντίσταση και αντίσταση διείσδυσης. | |
| Επίπεδο επιπέδων Ⅱ προστασίας καλωδίων. | |
| Με τη φωτοβολταϊκή ακτινοβολία καλωδίων 150 ℃ ως υλικά μόνωσης, το αλόγονο που η ελεύθερη φλόγα - ο καθυστερών είναι αλόγονο-ελεύθερο, μη τοξικό τροποποιημένο πολυαιθυλένιο που λεπτά η ρητίνη δεδομένου ότι η κύρια πρώτη ύλη, προσθέτει αλόγονο-ελεύθερο, μη τοξικός, φλόγα - καθυστερών, σταθεροποιητής θερμότητας, αποβάλλει τον πράκτορα καπνού, συντηρητικό, όπως το λίπασμα, δεν περιέχει το αλόγονο, βαριά μέταλλα, φώσφορος. | |
| Προσαρμόζεται σε ROHS, και η αντίσταση μόνωσης είναι μικρή μετά από τη βύθιση. | |
| Ηλεκτρικός | 1. Η συνεχής αντίσταση: το τελειωμένο καλώδιο στην αγώγιμη συνεχή αντίσταση πυρήνων καλωδίων 20 ℃ δεν είναι μεγαλύτερο από 5,09 Ω/km |
| 2. Η αντίσταση μόνωσης: η τελειωμένη αντίσταση μόνωσης του καλωδίου σε 20 ℃ πρέπει περισσότερο από 1014 Ω. εκατ., τελειωμένη αντίσταση μόνωσης καλωδίων σε 90 ℃ είναι περισσότερο από 1011 Ω. εκατ. | |
| 3. Η αντίσταση επιφάνειας θηκών: η αντίσταση της τελειωμένης επιφάνειας θηκών καλωδίων πρέπει να είναι περισσότερο από 109 Ω. | |
| Δομή καλωδίων | Αγωγός: επικασσιτερωμένο καλώδιο 2,5, 4, 6, 10, 16 χιλ. ^ 2 PV1 χαλκού - Φ |
| 25, 16 και 10, 6, 4, 2 καλώδιο χιλ. ^ 2 PV | |
| Μόνωση: > 0.5mm πυκνά με το χαμηλό υλικό καπνού και αλόγονου, και συναντούν το διευκρινισμένο όριο του πελάτη. | |
| Θήκη: χαμηλό ελεύθερο υλικό πάχος καπνού και αλόγονου > 0.5mm. | |
| Λεπτομερείς παράμετροι | Περιβαλλοντική θερμοκρασία: - 40 ℃ ~ + 90 ℃ |
| Η υψηλότερη θερμοκρασία του αγωγού: 120 ℃ (επιτρέψτε 5 s στη θερμοκρασία 200 ℃ βραχυκυκλώματος) | |
| Περιορισμένη τάση: AC0.6/1kv dc1.8kv. |
(Παράγουμε επίσης τον ενιαίο πυρήνα 2.5mm2, 6mm2, 10mm2 και 16mm2, καθώς επίσης και διπλοί πυρήνες,
παρακαλώ με συμβουλευθείτε άμεσα εάν είναι απαραίτητο)

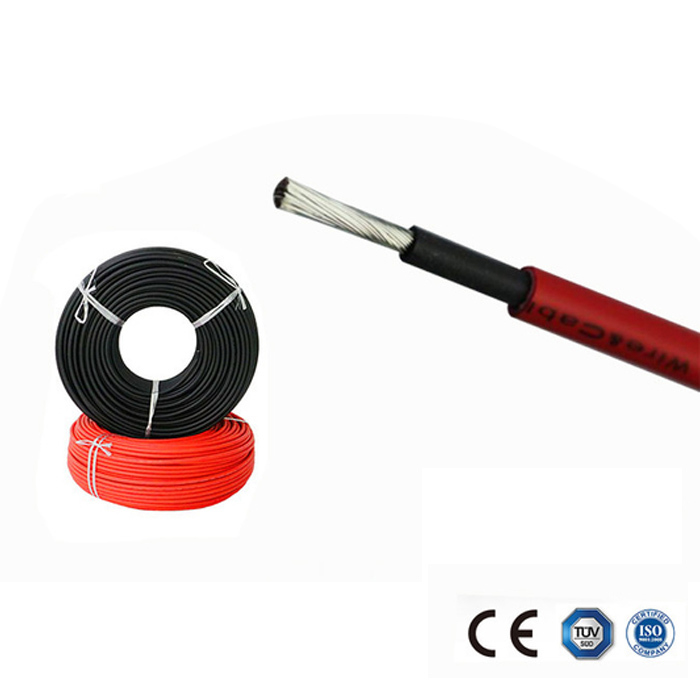

Εικόνες του ηλιακού PV καλωδίου 4mm
