Λεπτομέρειες προϊόντων
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: Pntech
Πιστοποίηση: TUV/CE/ISO9001
Αριθμό μοντέλου: Pv1-φ 1x2.5mm2
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 250m / ρόλος
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: 250m ανά ρόλο 500m ανά μέγεθος 42x42x22cm χαρτοκιβωτίων
Χρόνος παράδοσης: 3-7days
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 70000m ανά ημέρα
Όνομα προϊόντων: |
2.5mm2 ηλιακό καλώδιο PV |
Πάχος μόνωσης: |
0.5mm |
Υλικό μόνωσης: |
XLPE |
Υλικό αγωγών: |
Προσαραγμένος επικασσιτερωμένος χαλκός |
Καλώδιο OD: |
5.3mm |
Δομή: |
50/0.25mm |
Εκτιμημένη τάση: |
Εναλλασσόμενο ρεύμα Uo/U0.6~1.0KV, DC1.8KV |
Χρώμα: |
Ο Μαύρος/κόκκινο |
Όνομα προϊόντων: |
2.5mm2 ηλιακό καλώδιο PV |
Πάχος μόνωσης: |
0.5mm |
Υλικό μόνωσης: |
XLPE |
Υλικό αγωγών: |
Προσαραγμένος επικασσιτερωμένος χαλκός |
Καλώδιο OD: |
5.3mm |
Δομή: |
50/0.25mm |
Εκτιμημένη τάση: |
Εναλλασσόμενο ρεύμα Uo/U0.6~1.0KV, DC1.8KV |
Χρώμα: |
Ο Μαύρος/κόκκινο |
2.5mm2 TUV 2pfg 1169 εγκεκριμένο διπλό μονωμένο ηλιακό καλώδιο PV για το ηλεκτρικό σύστημα
Pv1-φ 2PFG 1169 ηλιακό PV καλώδιο 2.5mm2
1. Κατασκευή: Επικασσιτερωμένος βαρελοποιός, μόνωση XLPE, εξωτερική θήκη XLPE.
2. Τάση δοκιμής: 6500V, 5min εκτιμημένη τάση: 1000/1800V συνεχές ρεύμα.
3. Ελεύθερος και χαμηλός καπνός αλόγονου, πρότυπα Rohs.
4. UV αντίσταση.
5. Εκτίμηση θερμοκρασίας: - 40°C σε 125°C, κρύα αντίσταση.
6. TUV πιστοποίηση, TUV2Pfg1169-1.
7. Καλώδιο τροφοδοσίας για το φωτοβολταϊκό σύστημα.
TUV PV πυρίμαχη περιγραφή καλωδίων καλωδίων:
Α. εφαρμογή: Διπλή μόνωση, συνδεμένα σταυρός καλώδια ηλεκτρόνιο-ακτίνων για το photovotaic σταθμό παραγωγής ηλεκτρικού ρεύματος.
Κατασκευή: Επικασσιτερωμένος χαλκός, που χορηγεί toVDE0295/IEC60228, Class5
Β. υλικές ιδιότητες/πρότυπα:
1. Πυρίμαχη απόδοση: Iec60332-1.
2. Εκπομπή καπνού: IEC61034 En50268-2
3. Χαμηλό φορτίο πυρκαγιάς: DIN51900
4. Εγκρίσεις: TUV2PfG 1169/08.2007 pv1-φ.
5. Πρότυπα εφαρμογής: UNE211 23 UNE20.460-5-52, UTE Γ 32-502
Εφαρμογή:
Εφαρμοσμένος στα ηλιακά πλαίσια για την ηλεκτρική παραγωγή και τα σχετικά συστατικά της καλωδίωσης, σύνδεση, ιδιαίτερα κατάλληλη για υπαίθριο. Αντίσταση στο φως του ήλιου, αντι-γηράσκων, χρησιμοποιώντας τη χαμηλή αλόγονο-ελεύθερη φλόγα καπνού - υλικά καθυστερούντω, υψηλότερος βαθμός, περισσότερη ασφάλεια.
| Τύπος | Διατομή | Σχέδιο σκελών | Διάμετρος αγωγών | Αντίσταση αγωγών | Εξωτερική διάμετρος | Εκτιμημένη τάση | Εκτιμημένο ρεύμα |
| PV-1x2.5mm2 | 2.5mm2 | 50x φ0.25mm | 2.0mm | 8.21 Ω/km | 5.3mm | 1800VDC | 50A |
| Όνομα | Καλώδιο PV |
| Η περιγραφή προϊόντων | Ευρέως χρησιμοποιημένος στις εσωτερικές και υπαίθριες ηλιακές εγκαταστάσεις, την ηλεκτρική εγκατάσταση, τις εσωτερικές και υπαίθριες, έκρηξη-επιρρεπείς περιοχές, τα εργοστάσια, τις βιομηχανικές και γεωργικές βιομηχανίες. |
| Χαρακτηριστικά γνωρίσματα προϊόντων | Χαμηλός καπνός χωρίς αλόγονο, καλό κρύο, υπεριώδης ακτίνα, όζον - ανθεκτικό και καιρός - ανθεκτικός. |
| Φλόγα - καθυστερών, τέμνουσα αντίσταση και αντίσταση διείσδυσης. | |
| Επίπεδο επιπέδων Ⅱ προστασίας καλωδίων. | |
| Με τη φωτοβολταϊκή ακτινοβολία καλωδίων 150 ℃ ως υλικά μόνωσης, το αλόγονο που η ελεύθερη φλόγα - ο καθυστερών είναι αλόγονο-ελεύθερο, μη τοξικό τροποποιημένο πολυαιθυλένιο που λεπτά η ρητίνη δεδομένου ότι η κύρια πρώτη ύλη, προσθέτει αλόγονο-ελεύθερο, μη τοξικός, φλόγα - καθυστερών, σταθεροποιητής θερμότητας, αποβάλλει τον πράκτορα καπνού, συντηρητικό, όπως το λίπασμα, δεν περιέχει το αλόγονο, βαριά μέταλλα, φώσφορος. | |
| Προσαρμόζεται σε ROHS, και η αντίσταση μόνωσης είναι μικρή μετά από τη βύθιση. | |
| Ηλεκτρικός | 1. Η συνεχής αντίσταση: το τελειωμένο καλώδιο στην αγώγιμη συνεχή αντίσταση πυρήνων καλωδίων 20 ℃ δεν είναι μεγαλύτερο από 5,09 Ω/km |
| 2. Η αντίσταση μόνωσης: η τελειωμένη αντίσταση μόνωσης του καλωδίου σε 20 ℃ πρέπει περισσότερο από 1014 Ω. εκατ., τελειωμένη αντίσταση μόνωσης καλωδίων σε 90 ℃ είναι περισσότερο από 1011 Ω. εκατ. | |
| 3. Η αντίσταση επιφάνειας θηκών: η αντίσταση της τελειωμένης επιφάνειας θηκών καλωδίων πρέπει να είναι περισσότερο από 109 Ω. | |
| Δομή καλωδίων | Αγωγός: επικασσιτερωμένο καλώδιο 2,5, 4, 6, 10, 16 χιλ. ^ 2 PV1 χαλκού - Φ |
| 25, 16 και 10, 6, 4, 2 καλώδιο χιλ. ^ 2 PV | |
| Μόνωση: > 0.5mm πυκνά με το χαμηλό υλικό καπνού και αλόγονου, και συναντούν το διευκρινισμένο όριο του πελάτη. | |
| Θήκη: χαμηλό ελεύθερο υλικό πάχος καπνού και αλόγονου > 0.5mm. | |
| Λεπτομερείς παράμετροι | Περιβαλλοντική θερμοκρασία: - 40 ℃ ~ + 90 ℃ |
| Η υψηλότερη θερμοκρασία του αγωγού: 120 ℃ (επιτρέψτε 5 s στη θερμοκρασία 200 ℃ βραχυκυκλώματος) | |
| Περιορισμένη τάση: AC0.6/1kv dc1.8kv. |
(Παράγουμε επίσης τον ενιαίο πυρήνα 4mm2, 6mm2 10mm2 και 16mm2, καθώς επίσης και διπλοί πυρήνες,
παρακαλώ με συμβουλευθείτε άμεσα εάν είναι απαραίτητο)

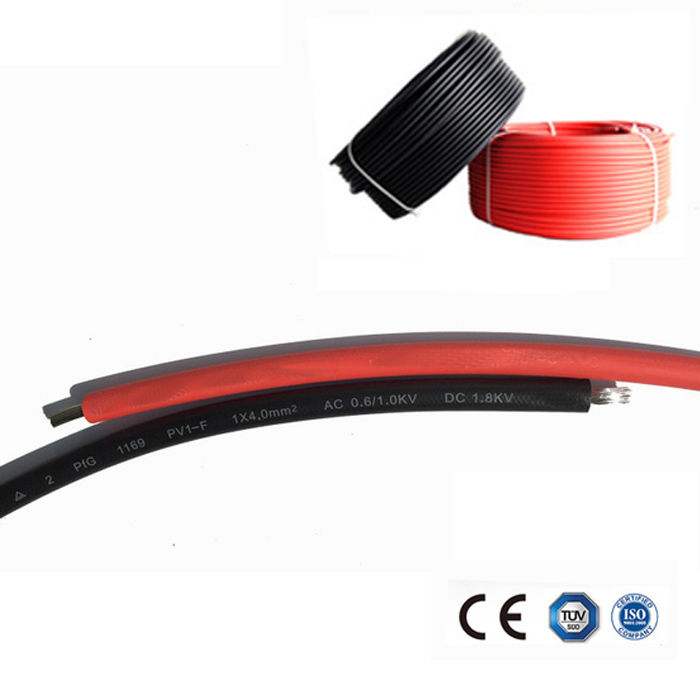

Εικόνες του ηλιακού PV καλωδίου 2.5mm
