Λεπτομέρειες προϊόντων
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: Pntech
Πιστοποίηση: TUV/CE/ISO9001
Αριθμό μοντέλου: Pv1-φ 1x10mm2
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 100m / ρόλος
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: 100m ανά ρόλο 200m ανά μέγεθος 42x42x22cm χαρτοκιβωτίων
Χρόνος παράδοσης: 3-7days
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 70000m ανά ημέρα
Όνομα προϊόντων: |
ηλιακό φωτοβολταϊκό καλώδιο 10mm2 |
Πυρήνας: |
1 πυρήνας |
Υλικό αγωγών: |
Προσαραγμένος επικασσιτερωμένος χαλκός |
Καλώδιο OD: |
8.5mm |
Δομή: |
80/0.4mm |
Χρώμα: |
Ο Μαύρος/κόκκινο |
Όνομα προϊόντων: |
ηλιακό φωτοβολταϊκό καλώδιο 10mm2 |
Πυρήνας: |
1 πυρήνας |
Υλικό αγωγών: |
Προσαραγμένος επικασσιτερωμένος χαλκός |
Καλώδιο OD: |
8.5mm |
Δομή: |
80/0.4mm |
Χρώμα: |
Ο Μαύρος/κόκκινο |
XLPE TUV 2 pfg 1169 08,07 καλώδιο 10mm2 ηλιακής ενέργειας κονσερβοποίησε το χαλκό για το ηλιακό σύστημα
Pv1-φ κονσερβοποιημένο καλώδιο 10mm2 ηλιακής ενέργειας χαλκού
2 PfG 1169/08.2007 καλύπτει τα ενιαία εύκαμπτα καλώδια πυρήνων (καλώδια) που χρησιμοποιούνται στις ΣΥΝΕΧΕΙΣ πλευρές του φωτοβολταϊκού συστήματος που η μέγιστη επιτρεπτή ΣΥΝΕΧΗΣ τάση είναι 1.8kV (γραμμή - - γραμμή, μη επίγειο σύστημα). Το προϊόν ισχύει στο περιβάλλον που ο βαθμός ασφάλειας είναι κάτω από την κατηγορία ΙΙ, και μπορεί να είναι παράλληλος χρησιμοποιούμενος.
Τύπος | Διατομή | Σχέδιο σκελών | Διάμετρος αγωγών | Αντίσταση αγωγών | Εξωτερική διάμετρος | Εκτιμημένη τάση | Εκτιμημένο ρεύμα |
PV-1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 8.5mm | 1800VDC | 98A |
Πυρίμαχη περιγραφή καλωδίων:
Α. εφαρμογή: Διπλή μόνωση, συνδεμένα σταυρός καλώδια ηλεκτρόνιο-ακτίνων για το photovotaic σταθμό παραγωγής ηλεκτρικού ρεύματος.
Κατασκευή: Επικασσιτερωμένος χαλκός, που χορηγεί toVDE0295/IEC60228, Class5
Β. υλικές ιδιότητες/πρότυπα:
1. Πυρίμαχη απόδοση: Iec60332-1.
2. Εκπομπή καπνού: IEC61034 En50268-2
3. Χαμηλό φορτίο πυρκαγιάς: DIN51900
4. Εγκρίσεις: TUV2PfG 1169/08.2007 pv1-φ.
5. Πρότυπα εφαρμογής: UNE211 23 UNE20.460-5-52, UTE Γ 32-502
Εφαρμογή:
Εφαρμοσμένος στα ηλιακά πλαίσια για την ηλεκτρική παραγωγή και τα σχετικά συστατικά της καλωδίωσης, σύνδεση, ιδιαίτερα κατάλληλη για υπαίθριο. Αντίσταση στο φως του ήλιου, αντι-γηράσκων, χρησιμοποιώντας τη χαμηλή αλόγονο-ελεύθερη φλόγα καπνού - υλικά καθυστερούντω, υψηλότερος βαθμός, περισσότερη ασφάλεια.
Όνομα | Καλώδιο PV |
Η περιγραφή προϊόντων | Ευρέως χρησιμοποιημένος στις εσωτερικές και υπαίθριες ηλιακές εγκαταστάσεις, την ηλεκτρική εγκατάσταση, τις εσωτερικές και υπαίθριες, έκρηξη-επιρρεπείς περιοχές, τα εργοστάσια, τις βιομηχανικές και γεωργικές βιομηχανίες. |
Χαρακτηριστικά γνωρίσματα προϊόντων | Χαμηλός καπνός χωρίς αλόγονο, καλό κρύο, υπεριώδης ακτίνα, όζον - ανθεκτικό και καιρός - ανθεκτικός. |
Φλόγα - καθυστερών, τέμνουσα αντίσταση και αντίσταση διείσδυσης. | |
Επίπεδο επιπέδων Ⅱ προστασίας καλωδίων. | |
Με τη φωτοβολταϊκή ακτινοβολία καλωδίων 150 ℃ ως υλικά μόνωσης, το αλόγονο που η ελεύθερη φλόγα - ο καθυστερών είναι αλόγονο-ελεύθερο, μη τοξικό τροποποιημένο πολυαιθυλένιο που λεπτά η ρητίνη δεδομένου ότι η κύρια πρώτη ύλη, προσθέτει αλόγονο-ελεύθερο, μη τοξικός, φλόγα - καθυστερών, σταθεροποιητής θερμότητας, αποβάλλει τον πράκτορα καπνού, συντηρητικό, όπως το λίπασμα, δεν περιέχει το αλόγονο, βαριά μέταλλα, φώσφορος. | |
Προσαρμόζεται σε ROHS, και η αντίσταση μόνωσης είναι μικρή μετά από τη βύθιση. | |
Ηλεκτρικός | 1. Η συνεχής αντίσταση: το τελειωμένο καλώδιο στην αγώγιμη συνεχή αντίσταση πυρήνων καλωδίων 20 ℃ δεν είναι μεγαλύτερο από 5,09 Ω/km |
2. Η αντίσταση μόνωσης: η τελειωμένη αντίσταση μόνωσης του καλωδίου σε 20 ℃ πρέπει περισσότερο από 1014 Ω. εκατ., τελειωμένη αντίσταση μόνωσης καλωδίων σε 90 ℃ είναι περισσότερο από 1011 Ω. εκατ. | |
3. Η αντίσταση επιφάνειας θηκών: η αντίσταση της τελειωμένης επιφάνειας θηκών καλωδίων πρέπει να είναι περισσότερο από 109 Ω. | |
Δομή καλωδίων | Αγωγός: επικασσιτερωμένο καλώδιο 2,5, 4, 6, 10, 16 χιλ. ^ 2 PV1 χαλκού - Φ |
25, 16 και 10, 6, 4, 2 καλώδιο χιλ. ^ 2 PV | |
Μόνωση: > 0.5mm πυκνά με το χαμηλό υλικό καπνού και αλόγονου, και συναντούν το διευκρινισμένο όριο του πελάτη. | |
Θήκη: χαμηλό ελεύθερο υλικό πάχος καπνού και αλόγονου > 0.5mm. | |
Λεπτομερείς παράμετροι | Περιβαλλοντική θερμοκρασία: - 40 ℃ ~ + 90 ℃ |
Η υψηλότερη θερμοκρασία του αγωγού: 120 ℃ (επιτρέψτε 5 s στη θερμοκρασία 200 ℃ βραχυκυκλώματος) | |
Περιορισμένη τάση: AC0.6/1kv dc1.8kv. |
(Παράγουμε επίσης τον ενιαίο πυρήνα 2.5mm2, 4mm2, 6mm2 και 16mm2, καθώς επίσης και διπλοί πυρήνες,
παρακαλώ με συμβουλευθείτε άμεσα εάν είναι απαραίτητο)

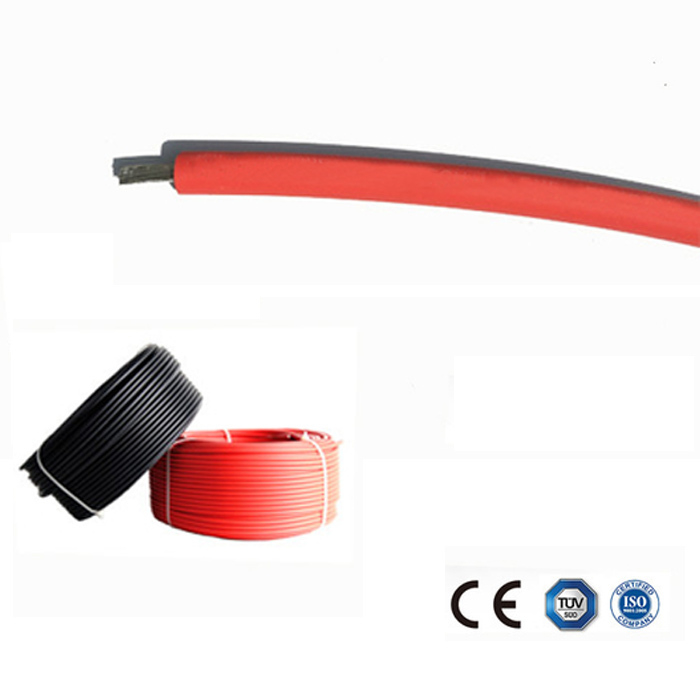

Εικόνες του καλωδίου ηλιακής ενέργειας 10mm2
