Λεπτομέρειες προϊόντων
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: Pntech
Πιστοποίηση: TUV/CE/ISO9001
Αριθμό μοντέλου: PV005
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1set
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: 100sets/polybag 500sets/carton 39x39x22cm
Χρόνος παράδοσης: 3-10days
Όροι πληρωμής: L/C, T/T, Western Union
Δυνατότητα προσφοράς: 5000pairs ανά ημέρα
Όνομα προϊόντων: |
ηλιακός συνδετήρας |
Σύστημα κλειδώματος: |
Θραύση μέσα |
Εκτιμημένη τάση: |
1000VDC |
Βαθμός προστασίας: |
IP67 |
Εκτιμημένο ρεύμα:: |
30A |
Αντίσταση επαφών: |
≤5mΩ |
Όνομα προϊόντων: |
ηλιακός συνδετήρας |
Σύστημα κλειδώματος: |
Θραύση μέσα |
Εκτιμημένη τάση: |
1000VDC |
Βαθμός προστασίας: |
IP67 |
Εκτιμημένο ρεύμα:: |
30A |
Αντίσταση επαφών: |
≤5mΩ |
Συνδετήρας ηλιακού πλαισίου CE IP67 για την ηλιακή σύνδεση καλωδίων 2.5mm2 4mm2 6mm2
Περιγραφή συνδετήρων
1) ACC.TO DIN Β VDE Β 01263/12.06, ΠΡΌΤΥΠΑ UL1703.
2) ιδιαίτερα ευρωστία, UV-αντίσταση.
3) Ο συνδετήρας υιοθετεί την αφή και την εισαγωγή του καλάμου με τον τύπο εσωτερικός-εξογκωμάτων.
4) Ο εξοπλισμός αυτόματος-κλειδαριών των αρσενικών και θηλυκών σημείων επιτρέπει τη σύνδεση ευκολότερη και αξιόπιστη.
5) Δημοφιλές κοστούμι αριθμού η μεγαλύτερη μέρος της εγκατάστασης τομέων.
6) Απλή επιτόπια επεξεργασία.
7) Προσαρμόζει το καλώδιο PV με τις deferent διαμέτρους μόνωσης.
8) Υψηλής τάσης ικανότητα μεταφοράς.
Τάση ποσοστού: | 1000v |
Εκτιμημένο ρεύμα: | 22A (2.5mm2), 30A (4mm2,6mm2) |
Τάση δοκιμής: | 6KV (50Hz) |
Προστατεύστε το βαθμό: | IP67/IP2X |
Υλικό μόνωσης: | PC/PA/PPO/TPE |
Υλικό επαφών: | Καλυμμένος ασήμι χαλκός |
Λειτουργούσα θερμοκρασία: | -40°C~+90°C |
Ασφαλής κατηγορία: | 2 |
Κατηγορία φλογών: | UL94-V0 |
Αντίσταση επαφών των συνδετήρων βουλωμάτων: | ≤5mΩ |
Δύναμη εισαγωγής: | ≤50N |
Αποσύρετε τη δύναμη: | ≥50N |
Κατάλληλο καλώδιο: | 2.5mm2/4mm2/6mm2 (AWG14/12/10) |
Σύστημα κλειδώματος: | Θραύση μέσα |
Προϊόν αριθ. | PV005 |
Εκτιμημένη τάση | TUV 1000V συνεχές ρεύμα |
Εκτιμημένο ρεύμα | 30A |
Κατάλληλες διατομές καλωδίων | 2.5mm2 ~ 10.0mm2/14AWG ~ 8AWG |
Τελικό μέγεθος | Φ4.0mm |
Τάση δοκιμής | Συνεχές ρεύμα 8KV 1min |
Βαθμός ρύπανσης | 2 |
Κατηγορία προστασίας | Κατηγορία ΙΙ |
Τελικό υλικό | Επικασσιτερωμένος χαλκός |
Αντίσταση επαφών | ≤ 5mΩ |
Υλικά μόνωσης | PPO |
Εκτίμηση IP | IP67 (IEC 60529) |
Βγάλτε τη δύναμη | ≥ 50N |
Δύναμη εισαγωγής | ≤ 50N |
Θερμοκρασία δοκιμής | -40ºC~ +85ºC |
Κατηγορία φλογών | UL94V - 0 |
Οδηγίες συνελεύσεων
Κατά τη διάρκεια της μόνων συνέλευσης, των μερών και των εργαλείων άλλοι εκείνοι που δηλώνονται χρησιμοποιούνται ή εάν οι οδηγίες προετοιμασιών και συνελεύσεων που περιγράφονται εδώ δεν λαμβάνονται υπόψη έπειτα ούτε ασφάλεια ούτε συμμόρφωση με τα τεχνικά στοιχεία μπορούν να εγγυηθούν.
Για την προστασία ενάντια στη ηλεκτροπληξία, οι συνδετήρες PV πρέπει να απομονωθούν από την παροχή ηλεκτρικού ρεύματος συγκεντρωμένος ή αποσυνθεμένος
Το τελικό προϊόν πρέπει παρεχόμενη προστασία από τη ηλεκτροπληξία
Αποσύνδεση κάτω από το φορτίο: Οι συνδέσεις βουλωμάτων PV δεν πρέπει να αποσυνδεθούν ενώ κάτω από το φορτίο. Μπορούν να τοποθετηθούν σε ένα κράτος φορτίων αριθ. με το σβήσιμο του μετατροπέα DC/AC ή το σπάσιμο του διακόπτη κυκλωμάτων εναλλασσόμενου ρεύματος. Η σύνδεση και η αποσύνδεση ενώ κάτω από την τάση επιτρέπονται
Οι αποσυνδεμένοι συνδετήρες πρέπει να προστατευθούν από το ρύπο και το νερό με τη σφράγιση των καλυμμάτων.
Τα συνδεμένα μέρη είναι υδατοστεγές IP67
Πλεονέκτημα:
• Απλή, γρήγορη, ασφαλής και αποτελεσματική αρχειοθετημένη συνέλευση
• Αναπτυχθείτε ανεξάρτητα, καινοτόμο σχέδιο, έχει τα ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας, προσαρμοστικά στο συνδετήρα άμεσα
• Υψηλή μηχανική αντοχή
• Υψηλής τάσης και τάση που φέρνει: 30A, 1000VDC
• Χαμηλή αντίσταση μετάβασης
• Καινοτόμος σφραγισμένη, αδιάβροχος, σχέδιο αντίστασης σκόνης: IP68
• Άριστο πλαστικό υλικό, UL 94-V0, ευρεία σειρά θερμοκρασίας: - 40°c σε 90°c, τον καιρό και UV ανθεκτικό για τη μακροπρόθεσμη υπαίθρια εφαρμογή
• Εγκεκριμένος από TUV
FAQ:
1. Πότε μπορώ να πάρω την αναφορά;
Μέσα σε 24 ώρες από να πάρει την έρευνα, εάν είστε πολύ επείγοντες να πάρετε την τιμή, παρακαλώ μας καλέστε για να δώσετε τις πλήρεις προδιαγραφές για το καλώδιο. η τιμή θα υπολογιστεί σύντομα.
2. Πόσο καιρό περίπου η παράδοση;
Συνήθως μέσα σε 3-4 εργάσιμες ημέρες μετά από την πληρωμή, κυρίως σύμφωνα με την ποσότητα.
3. Ποιοι είναι οι όροι πληρωμής σας;
Δεχόμαστε T/T (μεταφορά τραπεζών), L/C
4. Δέχεστε την προσαρμοσμένη διαταγή;
Ναι.
5. Προσφέρετε το cOem & το ODM;
Ναι. Ο cOem & ο ODM είναι διαθέσιμοι.

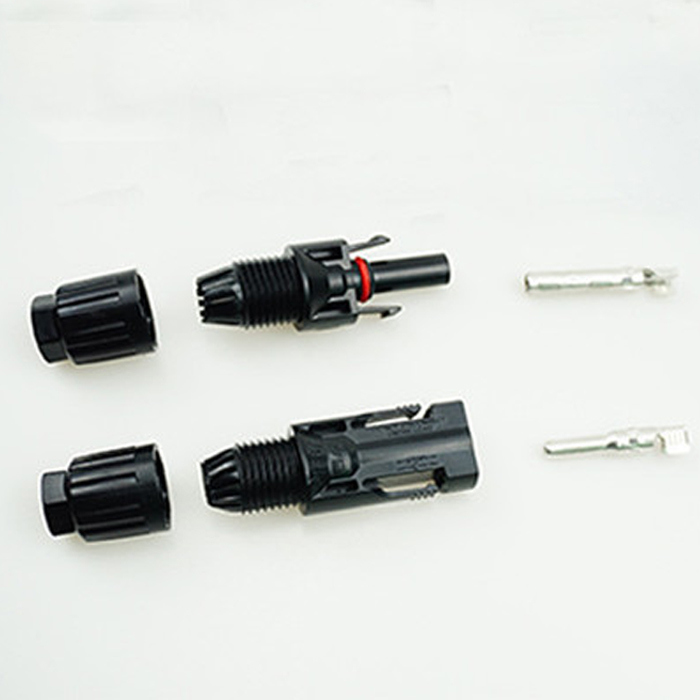

Εικόνα του ηλιακού συνδετήρα
