ΣΥΝΕΧΉΣ δύναμη 6mm θηκών 95kg/Km XLPE καλώδιο ηλιακού πλαισίου
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΌνομα προϊόντων | καλώδιο ηλιακού πλαισίου 6mm | Θήκη | XLPE |
---|---|---|---|
Κώδικας HS | 8544492100 | Χρώμα | Ο Μαύρος ή κόκκινο |
Βάρος | 95kg/km | Συσκευασία | 200m/roll |
Ειδικότερα | καλώδιο ηλιακού πλαισίου 6mm,Καλώδιο ηλιακού πλαισίου θηκών XLPE |
TUV EN50618 ΣΥΝΕΧΉΣ δύναμη 6mm καλωδίων CE ISO9001 μαύρη κόκκινη καλώδιο ηλιακού πλαισίου
Specificate
a) Κρατήστε το ίδιο πράγμα μεγέθους αγωγών, επιτρέπει στο σχεδιαστή συστημάτων καλωδίων για να εξετάσει τη φόρτωση καλωδίων μέχρι 90C (που κρατά την ισορροπία όπως
μαξιλάρι) και θα εξασφαλίσει μια πολύ μακρύτερη ζωή του καλωδίου
b) Υπάρχει μια ευκαιρία για το σχεδιαστή συστημάτων καλωδίων να θεωρήσει ένα μέγεθος τη χαμηλότερη προσφέροντας έτσι πρωτοφανή μείωση του κόστους
τεχνικό πλεονέκτημα οφελών
Κατασκευή καλωδίων:
0.65/1. 1KV προσαραγμένος βαθμός αγωγός χαλκού, XLPE που μονώνονται, εσωτερικά/εξωτερικά τυλιγμένα καλώδια XLPE που προσαρμόζονται σε EN50618 ή άλλα διεθνή πρότυπα
Τύπος | Διατομή | Σχέδιο σκελών | Διάμετρος αγωγών | Αντίσταση αγωγών | Εξωτερική διάμετρος | Εκτιμημένη τάση | Εκτιμημένο ρεύμα |
H1z2z2-Κ 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8.21 Ω/km | 5.4mm | 1500VDC | 50A |
H1z2z2-Κ 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5.09 Ω/km | 5.9mm | 1500VDC | 70A |
H1z2z2-Κ 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm | 3.52 Ω/km | 6.7mm | 1500VDC | 95A |
H1z2z2-Κ 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 7.4mm | 1500VDC | 98A |
H1z2z2-Κ 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1.24 Ω/km | 9.2mm | 1500VDC | 132A |
Αγωγός: Επικασσιτερωμένος χαλκός, σύμφωνα με VDE0295/IEC60228, Class5
Μόνωση: Διασυνδεμένο ηλεκτρόνιο-ακτίνα Polyolefin Copolymer TUV 2PfG/1169
Θήκη: Διασυνδεμένο ηλεκτρόνιο-ακτίνα Polyolefin Copolymer TUV 2PfG/1169
Ονομαστική τάση: Συνεχές ρεύμα 1000/1800V εναλλασσόμενου ρεύματος 600/1000V
Χαρακτηριστικό: Ανθεκτική στη θερμότητα φλόγα - καθυστερών, αντίσταση UV/ozone/hydrolysis/climate
Χρώμα θηκών: Ο Μαύρος ή σύμφωνα με του πελάτη requeit
Εκτίμηση θερμοκρασίας: 45°c μέχρι +125°c -40°F μέχρι +257°F
Περιβαλλοντική θερμοκρασία: 25years (TUV) -40°c μέχρι +90°c -40°F μέχρι +194°F
Ανώτατη. θερμοκρασία βραχυκυκλώματος: 280°c, +536°F
Κάμπτοντας ακτίνα: Σταθερό installation>4X περιστασιακά moved>5X
Εφαρμογή:
Συγκεκριμένα σχεδιασμένος για τη σύνδεση των φωτοβολταϊκών τμημάτων συστημάτων εσωτερικών και
έξω από την οικοδόμηση και τον εξοπλισμό με τις υψηλές μηχανικές απαιτήσεις και τον ακραίο καιρό
όροι. Για τις μόνιμες εγκαταστάσεις.
Όνομα | Καλώδιο PV |
Η περιγραφή προϊόντων | Ευρέως χρησιμοποιημένος στις εσωτερικές και υπαίθριες ηλιακές εγκαταστάσεις, την ηλεκτρική εγκατάσταση, τις εσωτερικές και υπαίθριες, έκρηξη-επιρρεπείς περιοχές, τα εργοστάσια, τις βιομηχανικές και γεωργικές βιομηχανίες. |
Χαρακτηριστικά γνωρίσματα προϊόντων | Χαμηλός καπνός χωρίς αλόγονο, καλό κρύο, υπεριώδης ακτίνα, όζον - ανθεκτικό και καιρός - ανθεκτικός. |
Φλόγα - καθυστερών, τέμνουσα αντίσταση και αντίσταση διείσδυσης. | |
Επίπεδο επιπέδων Ⅱ προστασίας καλωδίων. | |
Με τη φωτοβολταϊκή ακτινοβολία καλωδίων 150 ℃ ως υλικά μόνωσης, το αλόγονο που η ελεύθερη φλόγα - ο καθυστερών είναι αλόγονο-ελεύθερο, μη τοξικό τροποποιημένο πολυαιθυλένιο που λεπτά η ρητίνη δεδομένου ότι η κύρια πρώτη ύλη, προσθέτει αλόγονο-ελεύθερο, μη τοξικός, φλόγα - καθυστερών, σταθεροποιητής θερμότητας, αποβάλλει τον πράκτορα καπνού, συντηρητικό, όπως το λίπασμα, δεν περιέχει το αλόγονο, βαριά μέταλλα, φώσφορος. | |
Προσαρμόζεται σε ROHS, και η αντίσταση μόνωσης είναι μικρή μετά από τη βύθιση. | |
Ηλεκτρικός | 1. Η συνεχής αντίσταση: το τελειωμένο καλώδιο στην αγώγιμη συνεχή αντίσταση πυρήνων καλωδίων 20 ℃ δεν είναι μεγαλύτερο από 5,09 Ω/km |
2. Η αντίσταση μόνωσης: η τελειωμένη αντίσταση μόνωσης του καλωδίου σε 20 ℃ πρέπει περισσότερο από 1014 Ω. εκατ., τελειωμένη αντίσταση μόνωσης καλωδίων σε 90 ℃ είναι περισσότερο από 1011 Ω. εκατ. | |
3. Η αντίσταση επιφάνειας θηκών: η αντίσταση της τελειωμένης επιφάνειας θηκών καλωδίων πρέπει να είναι περισσότερο από 109 Ω. | |
Δομή καλωδίων | Αγωγός: επικασσιτερωμένο καλώδιο 2,5, 4,6,10,16 mm2 PV1 χαλκού - Φ |
25,16 και 10, καλώδιο 6,4,2.5 mm2 PV | |
Μόνωση: > 0.5mm πυκνά με το χαμηλό υλικό καπνού και αλόγονου, και συναντούν το διευκρινισμένο όριο του πελάτη. | |
Θήκη: χαμηλό ελεύθερο υλικό πάχος καπνού και αλόγονου > 0.5mm. | |
Λεπτομερείς παράμετροι | Περιβαλλοντική θερμοκρασία: - 40 ℃ ~ + 90 ℃ |
Η υψηλότερη θερμοκρασία του αγωγού: 120 ℃ (επιτρέψτε 5 s στη θερμοκρασία 200 ℃ βραχυκυκλώματος) | |
Περιορισμένη τάση: AC0.6/1kv dc1.8kv. |
(Παράγουμε επίσης τον ενιαίο πυρήνα 2.5mm2, 6mm2, 10mm2 και 16mm2, καθώς επίσης και διπλοί πυρήνες,
παρακαλώ με συμβουλευθείτε άμεσα εάν είναι απαραίτητο)

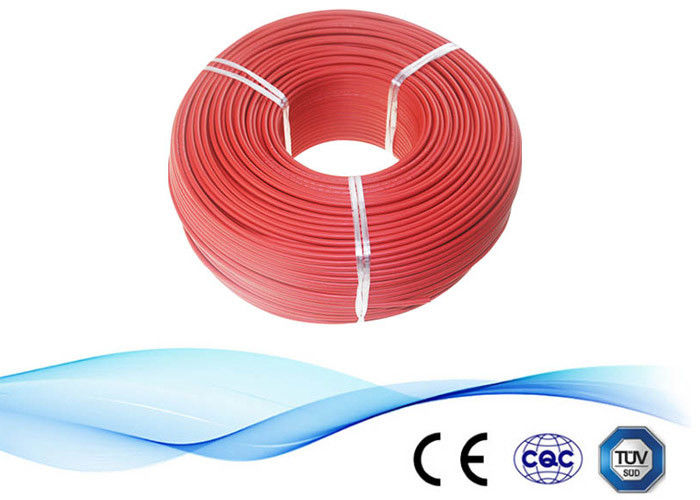

Εικόνα του καλωδίου ηλιακού πλαισίου 6mm
