Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: Pntech
Πιστοποίηση: ISO9001/TUV/CE
Αριθμό μοντέλου: H1z2z2-Κ 1x4mm2
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 100m
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: 100m/roll, 500m ανά χαρτοκιβώτιο
Χρόνος παράδοσης: 3-10days
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 70000m ανά ημέρα
Όνομα προϊόντων: |
4mm2 ΣΥΝΕΧΕΣ καλώδιο |
εκτιμημένη τάση: |
1500VDC |
Θερμοκρασία: |
-40°C-- 90°C |
Συσκευασία: |
250m/roll |
Υλικό αγωγών: |
Κονσερβοποιημένος χαλκός |
Εφαρμογή: |
σταθμός παραγωγής ηλεκτρικού ρεύματος |
Όνομα προϊόντων: |
4mm2 ΣΥΝΕΧΕΣ καλώδιο |
εκτιμημένη τάση: |
1500VDC |
Θερμοκρασία: |
-40°C-- 90°C |
Συσκευασία: |
250m/roll |
Υλικό αγωγών: |
Κονσερβοποιημένος χαλκός |
Εφαρμογή: |
σταθμός παραγωγής ηλεκτρικού ρεύματος |
TUV EN50618 αλόγονο-ελεύθερο 4mm2 χαλκού συνεχές καλώδιο πυρήνων για το ηλιακό σύστημα PV
Specificate
1.Rating: Τάση: 600/1000V θερμοκρασία: - 40°C-- 90°C
2. Περιγραφή:
(1) αγωγός: Επικασσιτερωμένος ανοπτημένος χαλκός
(2) μόνωση: 90°C XLPE, μαύρο
(3) σακάκι: 90°C XLPE, ο Μαύρος ή κόκκινο
3. Χαρακτηρισμός: TUV SUD EN50618: 2014 (CQC NB/T42073-2016 PV-YJYJ) ΣΥΝΕΧΈΣ ΡΕΎΜΑ H1Z2Z2-Κ 1.5KV 1X4.0MM ΝΈΑ ΕΝΕΡΓΕΙΑΚΉ CO. 2 NINGBO PNTECH, ΕΠΕ.
4. Εφαρμογή: Συγκεκριμένα σχεδιασμένος για τη σύνδεση των φωτοβολταϊκών τμημάτων συστημάτων μέσα και έξω από στην οικοδόμηση και τον εξοπλισμό με τις υψηλές μηχανικές απαιτήσεις και τις ακραίες καιρικές συνθήκες. Για τις μόνιμες εγκαταστάσεις.
5. Γενικά χαρακτηριστικά: Καλώδιο φιαγμένο από διασυνδεμένα ηλεκτρόνιο-ακτίνα μόνωση και επίστρωμα υψηλή αντίσταση ενάντια στη θερμότητα, το κρύο, το πετρέλαιο, το γδάρσιμο, το όζον, UV και τον καιρό με τη βελτιωμένη αντίδραση σε περίπτωση πυρκαγιάς. χαμηλός καπνός, αλόγονο ελεύθερο, φλόγα ελεύθερη, φλόγα - καθυστερών εύκαμπτος, εύκολος στη λουρίδα, πολύ χαμηλή διαστημική απαίτηση, εξαιρετικά, εξαιρετικά μηχανικά γερή, πολύ μακροχρόνια διάρκεια ζωής.
| Τύπος | Διατομή | Σχέδιο σκελών | Διάμετρος αγωγών | Αντίσταση αγωγών | Εξωτερική διάμετρος | Εκτιμημένη τάση | Εκτιμημένο ρεύμα |
| H1z2z2-Κ 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8.21 Ω/km | 5.4mm | 1500VDC | 50A |
| H1z2z2-Κ 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5.09 Ω/km | 5.9mm | 1500VDC | 70A |
| H1z2z2-Κ 1x6mm2 | 6mm2 | 84x φ0.285mm | 3.3mm | 3.52 Ω/km | 6.7mm | 1500VDC | 95A |
| H1z2z2-Κ 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 7.4mm | 1500VDC | 98A |
| H1z2z2-Κ 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1.24 Ω/km | 9.2mm | 1500VDC | 132A |
Εφαρμογή:
Εφαρμοσμένος στα ηλιακά πλαίσια για την ηλεκτρική παραγωγή και τα σχετικά συστατικά της καλωδίωσης, σύνδεση, ιδιαίτερα κατάλληλη για υπαίθριο. Αντίσταση στο φως του ήλιου, αντι-γηράσκων, χρησιμοποιώντας τη χαμηλή αλόγονο-ελεύθερη φλόγα καπνού - υλικά καθυστερούντω, υψηλότερος βαθμός, περισσότερη ασφάλεια.
| Όνομα | Καλώδιο PV |
| Η περιγραφή προϊόντων | Ευρέως χρησιμοποιημένος στις εσωτερικές και υπαίθριες ηλιακές εγκαταστάσεις, την ηλεκτρική εγκατάσταση, τις εσωτερικές και υπαίθριες, έκρηξη-επιρρεπείς περιοχές, τα εργοστάσια, τις βιομηχανικές και γεωργικές βιομηχανίες. |
| Χαρακτηριστικά γνωρίσματα προϊόντων | Χαμηλός καπνός χωρίς αλόγονο, καλό κρύο, υπεριώδης ακτίνα, όζον - ανθεκτικό και καιρός - ανθεκτικός. |
| Φλόγα - καθυστερών, τέμνουσα αντίσταση και αντίσταση διείσδυσης. | |
| Επίπεδο επιπέδων προστασίαςⅡ καλωδίων. | |
| Με τη φωτοβολταϊκή ακτινοβολία καλωδίων 150 ℃ ως υλικά μόνωσης, το αλόγονο που η ελεύθερη φλόγα - ο καθυστερών είναι αλόγονο-ελεύθερο, μη τοξικό τροποποιημένο πολυαιθυλένιο που λεπτά η ρητίνη δεδομένου ότι η κύρια πρώτη ύλη, προσθέτει αλόγονο-ελεύθερο, μη τοξικός, φλόγα - καθυστερών, σταθεροποιητής θερμότητας, αποβάλλει τον πράκτορα καπνού, συντηρητικό, όπως το λίπασμα, δεν περιέχει το αλόγονο, βαριά μέταλλα, φώσφορος. | |
| Προσαρμόζεται σε ROHS, και η αντίσταση μόνωσης είναι μικρή μετά από τη βύθιση. | |
| Ηλεκτρικός | 1. Η συνεχής αντίσταση: το τελειωμένο καλώδιο στην αγώγιμη συνεχή αντίσταση πυρήνων καλωδίων 20 ℃ δεν είναι μεγαλύτερο από 5,09 Ω/km |
| 2. Η αντίσταση μόνωσης: η τελειωμένη αντίσταση μόνωσης του καλωδίου σε 20 ℃ πρέπει περισσότερο από 1014 Ω. εκατ., τελειωμένη αντίσταση μόνωσης καλωδίων σε 90 ℃ είναι περισσότερο από 1011 Ω. εκατ. | |
| 3. Η αντίσταση επιφάνειας θηκών: η αντίσταση της τελειωμένης επιφάνειας θηκών καλωδίων πρέπει να είναι περισσότερο από 109 Ω. | |
| Δομή καλωδίων | Αγωγός: επικασσιτερωμένο καλώδιο 2,5, 4,6,10,16 mm2 PV1 χαλκού - Φ |
| 25,16 και 10, καλώδιο 6,4,2.5 mm2 PV | |
| Μόνωση: > 0.5mm πυκνά με το χαμηλό υλικό καπνού και αλόγονου, και συναντούν το διευκρινισμένο όριο του πελάτη. | |
| Θήκη: χαμηλό ελεύθερο υλικό πάχος καπνού και αλόγονου > 0.5mm. | |
| Λεπτομερείς παράμετροι | Περιβαλλοντική θερμοκρασία: - 40 ℃ ~ + 90 ℃ |
| Η υψηλότερη θερμοκρασία του αγωγού: 120 ℃ (επιτρέψτε 5 s στη θερμοκρασία 200 ℃ βραχυκυκλώματος) | |
| Περιορισμένη τάση: AC0.6/1kv dc1.8kv. |
(Παράγουμε επίσης τον ενιαίο πυρήνα 2.5mm2, 6mm2, 10mm2 και 16mm2, καθώς επίσης και διπλοί πυρήνες,
παρακαλώ με συμβουλευθείτε άμεσα εάν είναι απαραίτητο)

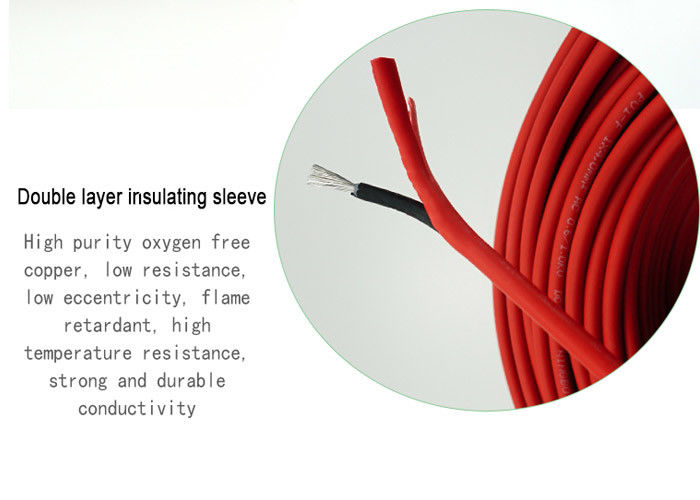

Εικόνα του ΣΥΝΕΧΟΎΣ καλωδίου 4mm2
