Άριστο ηλιακό καλώδιο 4mm2 6.0mm ευελιξίας σταθερές ηλεκτρικές ιδιότητες OD
Ηλιακή PV XLPE διπλή UV αντίσταση καλωδίων 4mm2 μόνωσης pv1-φ για το σταθμό παραγωγής ηλεκτρικού ρεύματος
Pv1-φ κονσερβοποιημένο ηλιακό PV καλώδιο 4mm2 χαλκού
Αγωγός: Επικασσιτερωμένος χαλκός, σύμφωνα με VDE0295/IEC60228, Class5
Μόνωση: Διασυνδεμένο ηλεκτρόνιο-ακτίνα Polyolefin Copolymer TUV 2PfG/1169
Θήκη: Διασυνδεμένο ηλεκτρόνιο-ακτίνα Polyolefin Copolymer TUV 2PfG/1169
Ονομαστική τάση: Συνεχές ρεύμα 1000/1800V εναλλασσόμενου ρεύματος 600/1000V
Χαρακτηριστικό: Ανθεκτική στη θερμότητα φλόγα - καθυστερών, αντίσταση UV/ozone/hydrolysis/climate
Χρώμα θηκών: Ο Μαύρος ή σύμφωνα με του πελάτη requeit
Εκτίμηση θερμοκρασίας: 45°c μέχρι +125°c -40°F μέχρι +257°F
Περιβαλλοντική θερμοκρασία: 25years (TUV) -40°c μέχρι +90°c -40°F μέχρι +194°F
Ανώτατη. θερμοκρασία βραχυκυκλώματος: 280°c, +536°F
Κάμπτοντας ακτίνα: Σταθερό installation>4X περιστασιακά moved>5X
| Τύπος |
Σταυρός |
Σκέλος |
Αγωγός |
Αγωγός |
Εξωτερικός |
Εκτιμημένος |
Εκτιμημένος |
Βάρος |
| τμήμα |
σχέδιο |
διάμετρος |
αντίσταση |
διάμετρος |
τάση |
τρέχων |
| χιλ. ² |
No.x ø (χιλ.) |
χιλ. |
Ω το /km |
χιλ. |
VAC/DC |
Α |
Kg/km |
| PV-1*1.5 χιλ. ² |
1.5 |
30x ø 0,25 |
1.6 |
13.5 |
4.8 |
1000/1800 |
30 |
35 |
| PV-1*2.5 χιλ. ² |
2.5 |
50x ø 0,25 |
2.0 |
8.21 |
5.3 |
1000/1800 |
41 |
50 |
| PV-1*4.0 χιλ. ² |
4.0 |
56x ø 0,3 |
2.6 |
5.09 |
6.1 |
1000/1800 |
55 |
70 |
| PV-1*6.0 χιλ. ² |
6.0 |
84x ø 0,3 |
3.3 |
3.39 |
7.1 |
1000/1800 |
70 |
95 |
| PV-1*10.0 χιλ. ² |
10.0 |
80x ø 0,4 |
4.4 |
1.95 |
8.5 |
1000/1800 |
98 |
155 |
| PV-1*16 χιλ. ² |
16.0 |
120x ø 0,4 |
5.2 |
1.24 |
10.2 |
1000/1800 |
132 |
230 |
| PV-1*25 χιλ. ² |
25.0 |
196x ø 0,40 |
7.4 |
0,795 |
12.0 |
1000/1800 |
176 |
341 |
| PV-1*35 χιλ. ² |
35.0 |
276x ø 0,40 |
9.00 |
0,565 |
14.0 |
1000/1800 |
218 |
467 |
Πυρίμαχη περιγραφή καλωδίων:
Α. εφαρμογή: Διπλή μόνωση, συνδεμένα σταυρός καλώδια ηλεκτρόνιο-ακτίνων για το photovotaic σταθμό παραγωγής ηλεκτρικού ρεύματος.
Κατασκευή: Επικασσιτερωμένος χαλκός, που χορηγεί toVDE0295/IEC60228, Class5
Β. υλικές ιδιότητες/πρότυπα:
1. Πυρίμαχη απόδοση: Iec60332-1.
2. Εκπομπή καπνού: IEC61034 En50268-2
3. Χαμηλό φορτίο πυρκαγιάς: DIN51900
4. Εγκρίσεις: TUV2PfG 1169/08.2007 pv1-φ.
5. Πρότυπα εφαρμογής: UNE211 23 UNE20.460-5-52, UTE Γ 32-502
Εφαρμογή:
Εφαρμοσμένος στα ηλιακά πλαίσια για την ηλεκτρική παραγωγή και τα σχετικά συστατικά της καλωδίωσης, σύνδεση, ιδιαίτερα κατάλληλη για υπαίθριο. Αντίσταση στο φως του ήλιου, αντι-γηράσκων, χρησιμοποιώντας τη χαμηλή αλόγονο-ελεύθερη φλόγα καπνού - υλικά καθυστερούντω, υψηλότερος βαθμός, περισσότερη ασφάλεια.
| Όνομα |
Καλώδιο PV |
| Η περιγραφή προϊόντων |
Ευρέως χρησιμοποιημένος στις εσωτερικές και υπαίθριες ηλιακές εγκαταστάσεις, την ηλεκτρική εγκατάσταση, τις εσωτερικές και υπαίθριες, έκρηξη-επιρρεπείς περιοχές, τα εργοστάσια, τις βιομηχανικές και γεωργικές βιομηχανίες. |
| Χαρακτηριστικά γνωρίσματα προϊόντων |
Χαμηλός καπνός χωρίς αλόγονο, καλό κρύο, υπεριώδης ακτίνα, όζον - ανθεκτικό και καιρός - ανθεκτικός. |
| Φλόγα - καθυστερών, τέμνουσα αντίσταση και αντίσταση διείσδυσης. |
| Επίπεδο επιπέδων Ⅱ προστασίας καλωδίων. |
| Με τη φωτοβολταϊκή ακτινοβολία καλωδίων 150 ℃ ως υλικά μόνωσης, το αλόγονο που η ελεύθερη φλόγα - ο καθυστερών είναι αλόγονο-ελεύθερο, μη τοξικό τροποποιημένο πολυαιθυλένιο που λεπτά η ρητίνη δεδομένου ότι η κύρια πρώτη ύλη, προσθέτει αλόγονο-ελεύθερο, μη τοξικός, φλόγα - καθυστερών, σταθεροποιητής θερμότητας, αποβάλλει τον πράκτορα καπνού, συντηρητικό, όπως το λίπασμα, δεν περιέχει το αλόγονο, βαριά μέταλλα, φώσφορος. |
| Προσαρμόζεται σε ROHS, και η αντίσταση μόνωσης είναι μικρή μετά από τη βύθιση. |
| Ηλεκτρικός |
1. Η συνεχής αντίσταση: το τελειωμένο καλώδιο στην αγώγιμη συνεχή αντίσταση πυρήνων καλωδίων 20 ℃ δεν είναι μεγαλύτερο από 5,09 Ω/km |
| 2. Η αντίσταση μόνωσης: η τελειωμένη αντίσταση μόνωσης του καλωδίου σε 20 ℃ πρέπει περισσότερο από 1014 Ω. εκατ., τελειωμένη αντίσταση μόνωσης καλωδίων σε 90 ℃ είναι περισσότερο από 1011 Ω. εκατ. |
| 3. Η αντίσταση επιφάνειας θηκών: η αντίσταση της τελειωμένης επιφάνειας θηκών καλωδίων πρέπει να είναι περισσότερο από 109 Ω. |
| Δομή καλωδίων |
Αγωγός: επικασσιτερωμένο καλώδιο 2,5, 4, 6, 10, 16 χιλ. ^ 2 PV1 χαλκού - Φ |
| 25, 16 και 10, 6, 4, 2 καλώδιο χιλ. ^ 2 PV |
| Μόνωση: > 0.5mm πυκνά με το χαμηλό υλικό καπνού και αλόγονου, και συναντούν το διευκρινισμένο όριο του πελάτη. |
| Θήκη: χαμηλό ελεύθερο υλικό πάχος καπνού και αλόγονου > 0.5mm. |
| Λεπτομερείς παράμετροι |
Περιβαλλοντική θερμοκρασία: - 40 ℃ ~ + 90 ℃ |
| Η υψηλότερη θερμοκρασία του αγωγού: 120 ℃ (επιτρέψτε 5 s στη θερμοκρασία 200 ℃ βραχυκυκλώματος) |
| Περιορισμένη τάση: AC0.6/1kv dc1.8kv. |
(Παράγουμε επίσης τον ενιαίο πυρήνα 2.5mm2, 6mm2 10mm2 και 16mm2, καθώς επίσης και διπλοί πυρήνες,
παρακαλώ με συμβουλευθείτε άμεσα εάν είναι απαραίτητο)

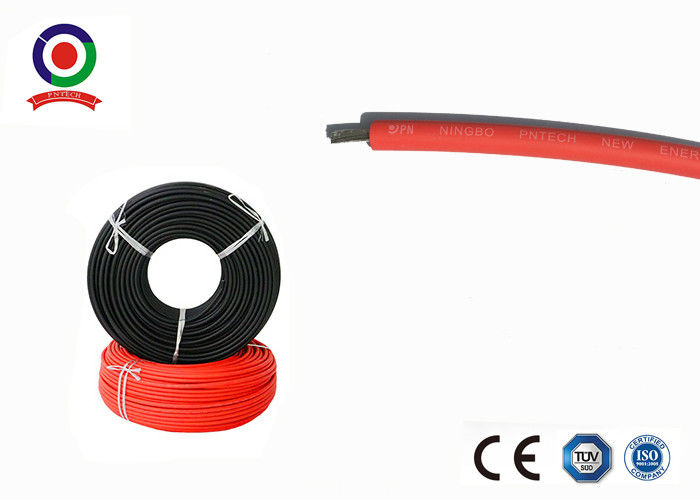

Εικόνες του ΣΥΝΕΧΟΎΣ ηλιακού καλωδίου 4mm2
