H1z2z2-K / Pv1-F Καλώδιο Φωτοβολταϊκών 4mm2
H1z2z2-K/PV1-F Φωτοβολταϊκό καλώδιο 4mm2 TUV 2 Pfg 1169/08.2007 0.6/1kv AC
Περιγραφή προϊόντος
Ενημερωμένο εναρμονισμένο (H1Z2Z2-K) ευρωπαϊκό τυπικό ηλιακό καλώδιο που προορίζεται για τη διασύνδεση εντός φωτοβολταϊκών
συστημάτων όπως συστοιχίες ηλιακών πάνελ. Κατάλληλο για σταθερές εγκαταστάσεις, εσωτερικές και εξωτερικές, εντός αγωγών ή συστημάτων, αλλά όχι για άμεση ταφή. Το ηλιακό μας καλώδιο είναι ανθεκτικό στο όζον σύμφωνα με το BS EN 50396, ανθεκτικό στην υπεριώδη ακτινοβολία σύμφωνα με το HD 605/A1 και έχει δοκιμαστεί για ανθεκτικότητα σύμφωνα με το EN 60216. Για εγκαταστάσεις όπου η φωτιά, οι εκπομπές καπνού και οι τοξικοί καπνοί δημιουργούν πιθανό κίνδυνο για τη ζωή και τον εξοπλισμό.
Τεχνικά δεδομένα
Αγωγός: Συρματόσχοινο κονσερβοποιημένου χαλκού
Ανατρέξτε στο IEC 60228 class 5
Εσωτερική μόνωση: XLPE
Εξωτερικό περίβλημα: XLPE
Χρώμα: Μαύρο και Κόκκινο
| Αριθμός κωδικού προϊόντος |
Μέγεθος (mm2) |
Διάμετρος αγωγού N/mm |
Διάμετρος μόνωσης (mm) |
Ονομαστική διάμετρος περιβλήματος (mm) |
Καθαρό βάρος/1000 μέτρα (kg) |
| PV1-F 1x1.5mm2 |
1.5 |
30/0.25 |
3.1 |
4.5 |
39 |
| PV1-F 1x2.5mm2 |
2.5 |
49/0.25 |
3.6 |
4.9 |
48 |
| PV1-F 1x4mm2 |
4 |
56/0.285 |
4.1 |
5.1 |
68 |
| PV1-F 1x6mm2 |
6 |
84/0.285 |
4.7 |
6.1 |
88 |
| PV1-F 1x10mm2 |
10 |
80/0.40 |
5.6 |
7.2 |
132 |
| PV1-F 1x16mm2 |
16 |
126/0.40 |
7.55 |
8.2 |
205 |
Εφαρμογή:
Εφαρμόζεται σε ηλιακούς συλλέκτες για παραγωγή ενέργειας και σε σχετικά εξαρτήματα της καλωδίωσης, σύνδεσης, ιδιαίτερα κατάλληλο για εξωτερικούς χώρους. Αντοχή στο ηλιακό φως, αντιγήρανση, Χρήση υλικών επιβραδυντικών φλόγας χαμηλών καπνών χωρίς αλογόνο, υψηλότερης ποιότητας, περισσότερη ασφάλεια.
| Όνομα |
Καλώδιο PV |
| Η περιγραφή του προϊόντος |
Χρησιμοποιείται ευρέως σε εσωτερικές και εξωτερικές ηλιακές εγκαταστάσεις, ηλεκτρικές εγκαταστάσεις, εσωτερικούς και εξωτερικούς χώρους, εκρηκτικές περιοχές, εργοστάσια, βιομηχανίες και γεωργικές βιομηχανίες. |
| Χαρακτηριστικά προϊόντος |
Χαμηλός καπνός χωρίς αλογόνο, καλό κρύο, ανθεκτικό στην υπεριώδη ακτινοβολία, στο όζον και στις καιρικές συνθήκες. |
| Επιβραδυντικό φλόγας, αντοχή στην κοπή και αντοχή στη διείσδυση. |
| Επίπεδο προστασίας καλωδίου Ⅱ. |
| Με ακτινοβολία καλωδίου φωτοβολταϊκών 150 ℃ ως μονωτικά υλικά, το επιβραδυντικό φλόγας χωρίς αλογόνο είναι χωρίς αλογόνο, μη τοξική τροποποιημένη ρητίνη πολυαιθυλενίου λεπτής hengjing ως κύρια πρώτη ύλη, προσθέστε χωρίς αλογόνο, μη τοξικό, επιβραδυντικό φλόγας, σταθεροποιητή θερμότητας, εξαλείψτε το παράγοντα καπνού, συντηρητικό, όπως λίπασμα, δεν περιέχει αλογόνο, βαρέα μέταλλα, φώσφορο. |
| Συμμορφώνεται με το ROHS και η αντίσταση μόνωσης είναι μικρή μετά την εμβάπτιση. |
| Ηλεκτρικά |
1. Η αντίσταση dc: το τελειωμένο καλώδιο στους 20 ℃ η αντίσταση dc του αγώγιμου πυρήνα σύρματος δεν είναι μεγαλύτερη από 5.09 Ω/km |
| 2. Η αντίσταση μόνωσης: η τελειωμένη αντίσταση μόνωσης του καλωδίου στους 20 ℃ δεν πρέπει να είναι μικρότερη από 1014 Ω. Cm, η αντίσταση μόνωσης του τελειωμένου καλωδίου στους 90 ℃ δεν είναι μικρότερη από 1011 Ω. Cm |
| 3. Η αντίσταση επιφάνειας του περιβλήματος: η αντίσταση της επιφάνειας του περιβλήματος του τελειωμένου καλωδίου δεν πρέπει να είναι μικρότερη από 109 Ω. |
| Δομή καλωδίου |
Αγωγός: κονσερβοποιημένο χάλκινο σύρμα 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 και 10, 6,4,2.5 mm2 PV wire |
| Μόνωση: > 0.5mm πάχος με υλικό χαμηλού καπνού και αλογόνου και πληροί το καθορισμένο όριο του πελάτη. |
| Περίβλημα: υλικό χαμηλού καπνού και χωρίς αλογόνο πάχους > 0.5mm. |
| Λεπτομερείς παράμετροι |
Θερμοκρασία περιβάλλοντος: - 40 ℃ ~ + 90 ℃ |
| Η υψηλότερη θερμοκρασία του αγωγού: 120 ℃ (επιτρέψτε 5 s σε θερμοκρασία βραχυκυκλώματος 200 ℃) |
| Περιορισμένη τάση: AC0.6/1kv dc1.8kv. |
(Παράγουμε επίσης μονό πυρήνα 2.5mm2, 6mm2, 10mm2 και 16mm2, καθώς και διπλούς πυρήνες,
παρακαλώ συμβουλευτείτε με άμεσα εάν είναι απαραίτητο)

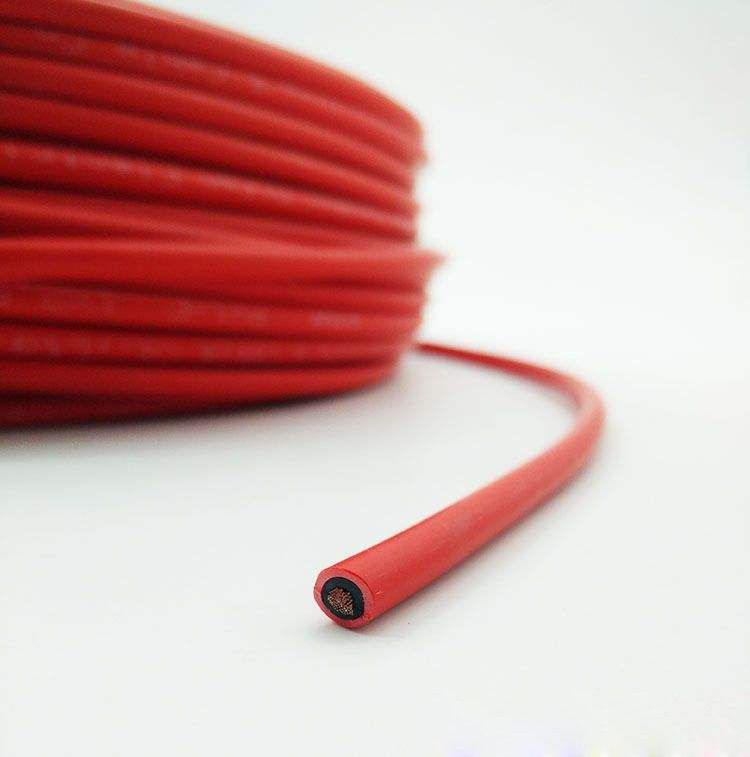

Εικόνα ηλιακού καλωδίου 4mm2
Συχνές ερωτήσεις:
1. Πότε μπορώ να λάβω την προσφορά;
Εντός 24 ωρών από τη λήψη της έρευνας, εάν είστε πολύ επείγον να λάβετε την τιμή, παρακαλώ
καλέστε μας για να δώσετε πλήρεις προδιαγραφές σχετικά με το καλώδιο. η τιμή θα υπολογιστεί σύντομα.
2. Πόσο καιρό για την παράδοση;
Συνήθως εντός 3-4 εργάσιμων ημερών μετά την πληρωμή, κυρίως σύμφωνα με την ποσότητα.
3. Ποιοι είναι οι όροι πληρωμής σας;
Δεχόμαστε T/T (τραπεζική μεταφορά), L/C
4. Δέχεστε την προσαρμοσμένη παραγγελία;
Ναι, το κάνουμε.
5. Προσφέρετε OEM & ODM;
Ναι. Τα OEM & ODM είναι διαθέσιμα.
