Λεπτομέρειες προϊόντων
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: Pntech
Πιστοποίηση: TUV/CE/ISO9001
Αριθμό μοντέλου: H1z2z2-Κ 1x4mm2
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 100m / ρόλος
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: 100m / κυλήστε 250m/κυλά, δύο ρόλοι ανά χαρτοκιβώτιο, μέγεθος χαρτοκιβωτίων: πακέτο 42*42*22cm επίση
Χρόνος παράδοσης: 3-7days
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 70000m ανά ημέρα
Όνομα προϊόντων: |
4mm2 ΣΥΝΕΧΕΣ XLPE ηλιακό καλώδιο |
τρέχων: |
55A |
Υλικό μόνωσης: |
XLPE |
Δομή: |
56/0.3mm |
Υλικό αγωγών: |
Προσαραγμένος επικασσιτερωμένος χαλκός |
Καλώδιο OD: |
5.7mm |
αντίσταση: |
≤5.09 (Ω/KM) |
Εκτιμημένη τάση: |
Εναλλασσόμενο ρεύμα Uo/U0.6~1.0KV, DC1.5KV |
Χρώμα: |
Ο Μαύρος/κόκκινο |
Σειρά θερμοκρασίας: |
-40℃~+90℃ |
Όνομα προϊόντων: |
4mm2 ΣΥΝΕΧΕΣ XLPE ηλιακό καλώδιο |
τρέχων: |
55A |
Υλικό μόνωσης: |
XLPE |
Δομή: |
56/0.3mm |
Υλικό αγωγών: |
Προσαραγμένος επικασσιτερωμένος χαλκός |
Καλώδιο OD: |
5.7mm |
αντίσταση: |
≤5.09 (Ω/KM) |
Εκτιμημένη τάση: |
Εναλλασσόμενο ρεύμα Uo/U0.6~1.0KV, DC1.5KV |
Χρώμα: |
Ο Μαύρος/κόκκινο |
Σειρά θερμοκρασίας: |
-40℃~+90℃ |
TUV EN50618 12AWG 4mm2 1.5KV UV αντίσταση μόνωσης ΣΥΝΕΧΏΝ XLPE ηλιακή καλωδίων διπλή
Κατασκευή
(1) αγωγός: Επικασσιτερωμένος ανοπτημένος χαλκός
(2) μόνωση: 120°C XLPE, μαύρο
(3) σακάκι: 120°C XLPE, ο Μαύρος ή κόκκινο
1. Ονομαστική τάση: U0/U=600/1000V ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ, ΣΥΝΕΧΈΣ ΡΕΎΜΑ 1000/1800V
2. Τάση δοκιμής: 6500V, 50Hz, 5Min.
3. Εκτίμηση θερμοκρασίας: 45oC μέχρι +125oC, -40oF μέχρι +257oF, περιβαλλοντική θερμοκρασία: 25years (TUV) -40oC μέχρι +90oC, -40oF μέχρι +194oF, ανώτατη. θερμοκρασία βραχυκυκλώματος: 280oC, +536oF.
4. Κάμπτοντας ακτίνα: Σταθερό installation>4X περιστασιακά moved>5X
Τύπος | Διατομή | Σχέδιο σκελών | Διάμετρος αγωγών | Αντίσταση αγωγών | Εξωτερική διάμετρος | Εκτιμημένη τάση | Εκτιμημένο ρεύμα |
H1z2z2-Κ 1x4mm2 | 4mm2 | 56x φ0.3mm | 2.6mm | 5.09 Ω/km | 5.7mm | 1500VDC | 55A |
Εφαρμογές
Ενιαίος αγωγός, φως του ήλιου-ανθεκτικό, φωτοβολταϊκό εκτιμημένο καλώδιο 90°C υγροί ή 105°C ξηρό 2000V για την καλωδίωση διασύνδεσης των στηριγμένων και αγείωτων φωτοβολταϊκών ηλεκτρικών συστημάτων όπως περιγράφεται στην παράγραφο 690.31 (Α) και άλλα εφαρμόσιμα μέρη του εθνικού ηλεκτρικού κώδικα το (NEC), NFPA 70
Επιλογές:
Χρωματισμένα λωρίδες ταυτότητας φάσης διαθέσιμα κατόπιν αιτήσεως
Να πολλαπλασιάσει διαθέσιμο κατόπιν αιτήσεως
Χαρακτηριστικά γνωρίσματα:
Εκτιμημένα 90°C υγρά - και - ξεραίνουν
Παραμόρφωση-ανθεκτικός στις υψηλές θερμοκρασίες
Άριστη αντίσταση υγρασίας,
Σταθερές ηλεκτρικές ιδιότητες πέρα από μια ευρεία σειρά θερμοκρασίας
Άριστη αντίσταση στις περικοπές συντριβής και συμπίεσης
Ανθεκτικός στις περισσότερες πετρέλαια και χημικές ουσίες
UV/sunlight-ανθεκτικός
Συναντά την κρύα δοκιμή κάμψεων σε -40°C
Όνομα προϊόντων | TUV τυποποιημένο ηλιακό καλώδιο |
Διαμορφώστε το αριθ. | H1z2z2-Κ 1x 4mm2 |
Τάση | Καλώδιο υψηλής τάσης |
Υλικό μόνωσης | XLPE |
Υλική μορφή | Στρογγυλό καλώδιο |
Πιστοποίηση | ROSH, CE, TUV |
Πρότυπα | TUV EN50618 |
Πυρήνες | 1 πυρήνας |
Συσκευασία μεταφορών | Σίδηρος-ξύλινο τύμπανο, τύμπανο σιδήρου |
Εφαρμογή | Κατασκευή, υπόγειος, βιομηχανικός, σταθμός παραγωγής ηλεκτρικού ρεύματος |
Υλικό θηκών | XLPE |
Υλικό πυρήνων καλωδίων | Επικασσιτερωμένος χαλκός |
Διατομή | 4mm2 |
Όνομα | Καλώδιο PV |
Η περιγραφή προϊόντων | Ευρέως χρησιμοποιημένος στις εσωτερικές και υπαίθριες ηλιακές εγκαταστάσεις, την ηλεκτρική εγκατάσταση, τις εσωτερικές και υπαίθριες, έκρηξη-επιρρεπείς περιοχές, τα εργοστάσια, τις βιομηχανικές και γεωργικές βιομηχανίες. |
Χαρακτηριστικά γνωρίσματα προϊόντων | Χαμηλός καπνός χωρίς αλόγονο, καλό κρύο, υπεριώδης ακτίνα, όζον - ανθεκτικό και καιρός - ανθεκτικός. |
Φλόγα - καθυστερών, τέμνουσα αντίσταση και αντίσταση διείσδυσης. | |
Επίπεδο επιπέδων Ⅱ προστασίας καλωδίων. | |
Με τη φωτοβολταϊκή ακτινοβολία καλωδίων 150 ℃ ως υλικά μόνωσης, το αλόγονο που η ελεύθερη φλόγα - ο καθυστερών είναι αλόγονο-ελεύθερο, μη τοξικό τροποποιημένο πολυαιθυλένιο που λεπτά η ρητίνη δεδομένου ότι η κύρια πρώτη ύλη, προσθέτει αλόγονο-ελεύθερο, μη τοξικός, φλόγα - καθυστερών, σταθεροποιητής θερμότητας, αποβάλλει τον πράκτορα καπνού, συντηρητικό, όπως το λίπασμα, δεν περιέχει το αλόγονο, βαριά μέταλλα, φώσφορος. | |
Προσαρμόζεται σε ROHS, και η αντίσταση μόνωσης είναι μικρή μετά από τη βύθιση. | |
Ηλεκτρικός | 1. Η συνεχής αντίσταση: το τελειωμένο καλώδιο στην αγώγιμη συνεχή αντίσταση πυρήνων καλωδίων 20 ℃ δεν είναι μεγαλύτερο από 5,09 Ω/km |
2. Η αντίσταση μόνωσης: η τελειωμένη αντίσταση μόνωσης του καλωδίου σε 20 ℃ πρέπει περισσότερο από 1014 Ω. εκατ., τελειωμένη αντίσταση μόνωσης καλωδίων σε 90 ℃ είναι περισσότερο από 1011 Ω. εκατ. | |
3. Η αντίσταση επιφάνειας θηκών: η αντίσταση της τελειωμένης επιφάνειας θηκών καλωδίων πρέπει να είναι περισσότερο από 109 Ω. | |
Δομή καλωδίων | Αγωγός: επικασσιτερωμένο καλώδιο 2,5, 4, 6, 10, 16 χιλ. ^ 2 PV1 χαλκού - Φ |
25, 16 και 10, 6, 4, 2 καλώδιο χιλ. ^ 2 PV | |
Μόνωση: > 0.5mm πυκνά με το χαμηλό υλικό καπνού και αλόγονου, και συναντούν το διευκρινισμένο όριο του πελάτη. | |
Θήκη: χαμηλό ελεύθερο υλικό πάχος καπνού και αλόγονου > 0.5mm. | |
Λεπτομερείς παράμετροι | Περιβαλλοντική θερμοκρασία: - 40 ℃ ~ + 90 ℃ |
Η υψηλότερη θερμοκρασία του αγωγού: 120 ℃ (επιτρέψτε 5 s στη θερμοκρασία 200 ℃ βραχυκυκλώματος) | |
Περιορισμένη τάση: AC0.6/1kv dc1.8kv. |
(Παράγουμε επίσης τον ενιαίο πυρήνα 2.5mm2, 6mm2, 10mm2 και 16mm2, καθώς επίσης και διπλοί πυρήνες,
παρακαλώ με συμβουλευθείτε άμεσα εάν είναι απαραίτητο)

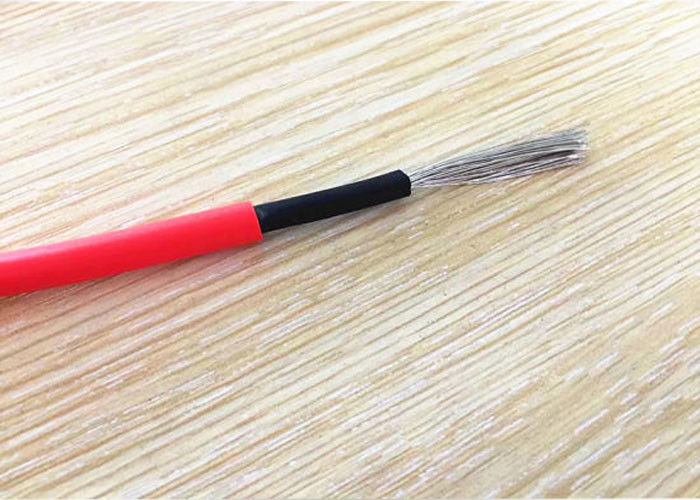

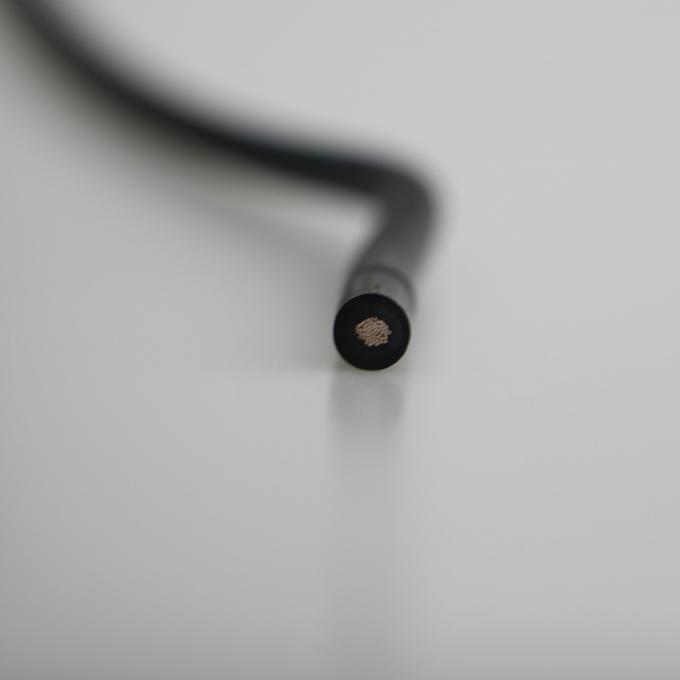

Εικόνες του ΣΥΝΕΧΟΎΣ XLPE ηλιακού καλωδίου 4mm2
