Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: Pntech
Πιστοποίηση: TUV/CE/ISO9001
Αριθμό μοντέλου: H1z2z2-Κ 1x4mm2
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 100m / ρόλος
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: 100m ανά ρόλο, 250m ανά ρόλο, 500m ανά ρόλο
Χρόνος παράδοσης: 3-7days
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 70000m ανά ημέρα
Όνομα προϊόντων: |
ενιαίο ηλιακό καλώδιο 4mm πυρήνων |
Λέξη κλειδί: |
Ενιαίο ηλιακό καλώδιο πυρήνων |
Υλικό σακακιών: |
XLPO |
Υλικό αγωγών: |
Προσαραγμένος επικασσιτερωμένος χαλκός |
Καλώδιο OD: |
5.8mm |
αντίσταση: |
≤5.09 (Ω/KM) |
Χρώμα: |
Ο Μαύρος/κόκκινο |
Συσκευασία: |
100m ανά ρόλο |
Όνομα προϊόντων: |
ενιαίο ηλιακό καλώδιο 4mm πυρήνων |
Λέξη κλειδί: |
Ενιαίο ηλιακό καλώδιο πυρήνων |
Υλικό σακακιών: |
XLPO |
Υλικό αγωγών: |
Προσαραγμένος επικασσιτερωμένος χαλκός |
Καλώδιο OD: |
5.8mm |
αντίσταση: |
≤5.09 (Ω/KM) |
Χρώμα: |
Ο Μαύρος/κόκκινο |
Συσκευασία: |
100m ανά ρόλο |
H1z2z2-Κ EN50618 XLPO ηλιακό καλώδιο 4mm PV πυρήνων μόνωσης φωτοβολταϊκό ενιαίο
Πλεονεκτήματα TUV καλωδίων πυρήνων h1z2z2-Κ 4mm2 του ενιαίου ηλιακού Μαύρου και του κοκκίνου
Ο ενιαίος πυρήνας 4mm καλώδιο για την υψηλή τάση και τις υψηλές ηλιακές σειρές προδιαγραφών, εγκαθιστά και σειρές. Ικανός μέχρι του συνεχούς ρεύματος και 55A 1500v. Το διπλάσιο και TUV, CE και MC εγκεκριμένα. Συνήθως χρησιμοποιημένος επάνω στα συστήματα αναστροφέων GRID.
Οι ηλεκτρικές και διαστατικές ιδιότητες αυτού του προϊόντος μετριούνται από το τμήμα τεχνικής και εξασφάλισης ποιότητας στο εργαστήριο καλωδίων JiangNan. Η απόδοση καλωδίων για την αντίσταση αγωγών, η ποιότητα κατασκευής (εργασία), η διαστατική συνέπεια, και άλλες παράμετροι ελέγχονται στα δημοσιευμένα πρότυπα και εγκρίνονται
Τύπος | Διατομή | Σχέδιο σκελών | Διάμετρος αγωγών | Αντίσταση αγωγών | Εξωτερική διάμετρος | Εκτιμημένη τάση | Εκτιμημένο ρεύμα |
H1z2z2-Κ 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8.21 Ω/km | 5.4mm | 1500VDC | 50A |
H1z2z2-Κ 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5.09 Ω/km | 5.9mm | 1500VDC | 70A |
H1z2z2-Κ 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm | 3.52 Ω/km | 6.7mm | 1500VDC | 95A |
H1z2z2-Κ 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 7.4mm | 1500VDC | 98A |
H1z2z2-Κ 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1.24 Ω/km | 9.2mm | 1500VDC | 132A |
Εφαρμογή:
Εφαρμοσμένος στα ηλιακά πλαίσια για την ηλεκτρική παραγωγή και τα σχετικά συστατικά της καλωδίωσης, σύνδεση, ιδιαίτερα κατάλληλη για υπαίθριο. Αντίσταση στο φως του ήλιου, αντι-γηράσκων, χρησιμοποιώντας τη χαμηλή αλόγονο-ελεύθερη φλόγα καπνού - υλικά καθυστερούντω, υψηλότερος βαθμός, περισσότερη ασφάλεια.
Σημαντικά πλεονεκτήματα:
1. Διπλή μόνωση τοίχων. Δέσμη ηλεκτρονίων που διασυνδέεται
2. Άριστη αντίσταση σε U.V, το πετρέλαιο, τα λίπη, το οξυγόνο και το όζον
3. Άριστη αντίσταση στο γδάρσιμο
4. Αλόγονο ελεύθερο, φλόγα - καθυστερών, χαμηλή τοξικότητα
5. Άριστη απόδοση ευελιξίας και γδυσίματος
6. Υψηλής τάσης ικανότητα φροντίδας
7. TUV εγκεκριμένο
Όνομα | Καλώδιο PV |
Η περιγραφή προϊόντων | Ευρέως χρησιμοποιημένος στις εσωτερικές και υπαίθριες ηλιακές εγκαταστάσεις, την ηλεκτρική εγκατάσταση, τις εσωτερικές και υπαίθριες, έκρηξη-επιρρεπείς περιοχές, τα εργοστάσια, τις βιομηχανικές και γεωργικές βιομηχανίες. |
Χαρακτηριστικά γνωρίσματα προϊόντων | Χαμηλός καπνός χωρίς αλόγονο, καλό κρύο, υπεριώδης ακτίνα, όζον - ανθεκτικό και καιρός - ανθεκτικός. |
Φλόγα - καθυστερών, τέμνουσα αντίσταση και αντίσταση διείσδυσης. | |
Επίπεδο επιπέδων προστασίαςⅡ καλωδίων. | |
Με τη φωτοβολταϊκή ακτινοβολία καλωδίων 150 ℃ ως υλικά μόνωσης, το αλόγονο που η ελεύθερη φλόγα - ο καθυστερών είναι αλόγονο-ελεύθερο, μη τοξικό τροποποιημένο πολυαιθυλένιο που λεπτά η ρητίνη δεδομένου ότι η κύρια πρώτη ύλη, προσθέτει αλόγονο-ελεύθερο, μη τοξικός, φλόγα - καθυστερών, σταθεροποιητής θερμότητας, αποβάλλει τον πράκτορα καπνού, συντηρητικό, όπως το λίπασμα, δεν περιέχει το αλόγονο, βαριά μέταλλα, φώσφορος. | |
Προσαρμόζεται σε ROHS, και η αντίσταση μόνωσης είναι μικρή μετά από τη βύθιση. | |
Ηλεκτρικός | 1. Η συνεχής αντίσταση: το τελειωμένο καλώδιο στην αγώγιμη συνεχή αντίσταση πυρήνων καλωδίων 20 ℃ δεν είναι μεγαλύτερο από 5,09 Ω/km |
2. Η αντίσταση μόνωσης: η τελειωμένη αντίσταση μόνωσης του καλωδίου σε 20 ℃ πρέπει περισσότερο από 1014 Ω. εκατ., τελειωμένη αντίσταση μόνωσης καλωδίων σε 90 ℃ είναι περισσότερο από 1011 Ω. εκατ. | |
3. Η αντίσταση επιφάνειας θηκών: η αντίσταση της τελειωμένης επιφάνειας θηκών καλωδίων πρέπει να είναι περισσότερο από 109 Ω. | |
Δομή καλωδίων | Αγωγός: επικασσιτερωμένο καλώδιο 2,5, 4, 6, 10, 16 χιλ. ^ 2 PV1 χαλκού - Φ |
25, 16 και 10, 6, 4, 2 καλώδιο χιλ. ^ 2 PV | |
Μόνωση: > 0.5mm πυκνά με το χαμηλό υλικό καπνού και αλόγονου, και συναντούν το διευκρινισμένο όριο του πελάτη. | |
Θήκη: χαμηλό ελεύθερο υλικό πάχος καπνού και αλόγονου > 0.5mm. | |
Λεπτομερείς παράμετροι | Περιβαλλοντική θερμοκρασία: - 40 ℃ ~ + 90 ℃ |
Η υψηλότερη θερμοκρασία του αγωγού: 120 ℃ (επιτρέψτε 5 s στη θερμοκρασία 200 ℃ βραχυκυκλώματος) | |
Περιορισμένη τάση: AC0.6/1kv dc1.8kv. |
(Παράγουμε επίσης τον ενιαίο πυρήνα 2.5mm2, 6mm2 10mm2 και 16mm2, καθώς επίσης και διπλοί πυρήνες,
παρακαλώ με συμβουλευθείτε άμεσα εάν είναι απαραίτητο)

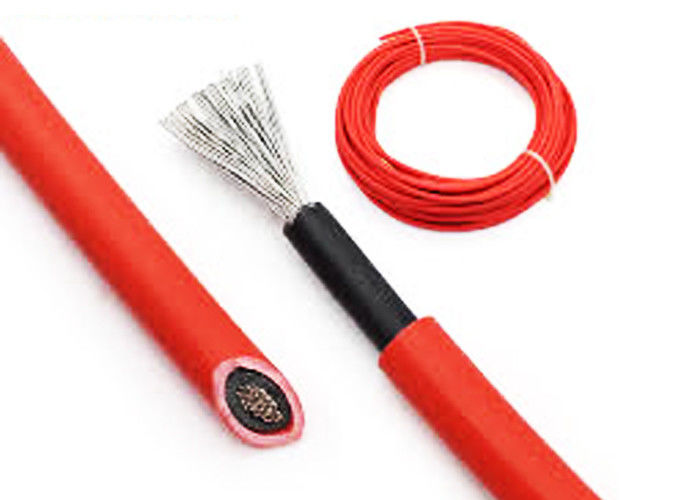

Εικόνες ηλιακού καλωδίου πυρήνων 4mm του ενιαίου
