Λεπτομέρειες προιόντος
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: Pntech
Πιστοποίηση: TUV/CE/ISO9001
Αριθμό μοντέλου: H1z2z2-Κ 1x10mm2
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 100m / ρόλος
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: 100m/roll, δύο ρόλοι ανά χαρτοκιβώτιο, μέγεθος χαρτοκιβωτίων: πακέτο 42*42*22cm επίσης σύμφωνα με τι
Χρόνος παράδοσης: 3-7days
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 70000m ανά ημέρα
Όνομα προϊόντων: |
10mm2 ηλιακό καλώδιο |
Δομή: |
80/0.4mm |
Υλικό μόνωσης: |
XLPE |
Σειρά θερμοκρασίας: |
-40℃~+90℃ |
Υλικό αγωγών: |
Προσαραγμένος επικασσιτερωμένος χαλκός |
Καλώδιο OD: |
7.4mm |
αντίσταση: |
≤1.95 (Ω/KM) |
Εκτιμημένη τάση: |
Εναλλασσόμενο ρεύμα Uo/U0.6~1.0KV, DC1.5KV |
Χρώμα: |
Ο Μαύρος/κόκκινο |
Συσκευασία: |
100m ανά ρόλο |
Όνομα προϊόντων: |
10mm2 ηλιακό καλώδιο |
Δομή: |
80/0.4mm |
Υλικό μόνωσης: |
XLPE |
Σειρά θερμοκρασίας: |
-40℃~+90℃ |
Υλικό αγωγών: |
Προσαραγμένος επικασσιτερωμένος χαλκός |
Καλώδιο OD: |
7.4mm |
αντίσταση: |
≤1.95 (Ω/KM) |
Εκτιμημένη τάση: |
Εναλλασσόμενο ρεύμα Uo/U0.6~1.0KV, DC1.5KV |
Χρώμα: |
Ο Μαύρος/κόκκινο |
Συσκευασία: |
100m ανά ρόλο |
TUV EN50618 XLPE κονσερβοποιημένο μόνωση ηλιακό καλώδιο χαλκού 10mm2 για το ηλιακό σύστημα
Το φωτοβολταϊκό ηλιακό καλώδιο (καλώδιο PV) χρησιμοποιείται για τη μετάδοση δύναμης στο κιβώτιο συνδέσεων του ηλιακού πλαισίου, μεταφορά μεταξύ της φωτοβολταϊκών επιτροπής και του κιβωτίου συμβολών δύναμης, που χρησιμοποιούνται επίσης για τη αιολική ενέργεια και την τοποθέτηση διαδρομής του σταθμού παραγωγής ηλεκτρικού ρεύματος.
Κυρίως χρησιμοποιημένος στο τραχύ υπαίθριο περιβάλλον.
Υλικό
Αγωγός: μαλακός ανοπτημένος προσαραγμένος επικασσιτερωμένος χαλκός
Μόνωση: 125℃ διασυνδεμένη ηλεκτρόνιο-ακτίνα μόνωση υλικό XLPE
Σακάκι: 125℃ διασυνδεμένη ηλεκτρόνιο-ακτίνα μόνωση υλικό XLPE
Η μόνωση, σακάκι είναι χρήση το αλόγονο-ελεύθερο διασυνδεμένο ηλεκτρόνιο-ακτίνα υλικό, με την άριστη μαλακότητα, heat-resistance, την κρύα αντίσταση, την ένδυση-αντίσταση, την αντίσταση πετρελαίου, όξινο & αλκαλικό ανθεκτικό, αδιάβροχος, την UV-αντίσταση και υψηλό πυρίμαχο, ευνοϊκός για το περιβάλλον, η ζωή υπηρεσιών πάνω από 25 έτη.
Τύπος | Διατομή | Σχέδιο σκελών | Διάμετρος αγωγών | Αντίσταση αγωγών | Εξωτερική διάμετρος | Εκτιμημένη τάση | Εκτιμημένο ρεύμα |
H1z2z2-Κ 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 7.4mm | 1500VDC | 98A |
Εφαρμογή:
Συγκεκριμένα σχεδιασμένος για τη σύνδεση των φωτοβολταϊκών τμημάτων συστημάτων εσωτερικών και
έξω από την οικοδόμηση και τον εξοπλισμό με τις υψηλές μηχανικές απαιτήσεις και τον ακραίο καιρό
όροι. Για τις μόνιμες εγκαταστάσεις.
Γενικά χαρακτηριστικά:
Καλώδιο φιαγμένο από διασυνδεμένα ηλεκτρόνιο-ακτίνα μόνωση και επίστρωμα υψηλή αντίσταση ενάντια στη θερμότητα, το κρύο, το πετρέλαιο, το γδάρσιμο, το όζον, UV και τον καιρό με τη βελτιωμένη αντίδραση σε περίπτωση πυρκαγιάς. χαμηλός καπνός, αλόγονο ελεύθερο, φλόγα ελεύθερη,
φλόγα - καθυστερών εύκαμπτος, εύκολος στη λουρίδα, πολύ χαμηλή διαστημική απαίτηση, εξαιρετικά, εξαιρετικά
μηχανικά γερή, πολύ μακροχρόνια διάρκεια ζωής.
Σημαντικά πλεονεκτήματα:
1. Διπλή μόνωση τοίχων. Δέσμη ηλεκτρονίων που διασυνδέεται
2. Άριστη αντίσταση σε U.V, το πετρέλαιο, τα λίπη, το οξυγόνο και το όζον
3. Άριστη αντίσταση στο γδάρσιμο
4. Αλόγονο ελεύθερο, φλόγα - καθυστερών, χαμηλή τοξικότητα
5. Άριστη απόδοση ευελιξίας και γδυσίματος
6. Υψηλής τάσης ικανότητα φροντίδας
7. TUV εγκεκριμένο
Όνομα προϊόντων | TUV τυποποιημένο ηλιακό καλώδιο |
Διαμορφώστε το αριθ. | H1z2z2-Κ 1x 10mm2 |
Τάση | Καλώδιο υψηλής τάσης |
Υλικό μόνωσης | XLPE |
Υλική μορφή | Στρογγυλό καλώδιο |
Πιστοποίηση | ROSH, CE, TUV |
Πρότυπα | TUV EN50618 |
Πυρήνες | 1 πυρήνας |
Συσκευασία μεταφορών | Σίδηρος-ξύλινο τύμπανο, τύμπανο σιδήρου |
Εφαρμογή | Κατασκευή, υπόγειος, βιομηχανικός, σταθμός παραγωγής ηλεκτρικού ρεύματος |
Υλικό θηκών | XLPE |
Υλικό πυρήνων καλωδίων | Επικασσιτερωμένος χαλκός |
Διατομή | 10mm2 |
Όνομα | Καλώδιο PV |
Η περιγραφή προϊόντων | Ευρέως χρησιμοποιημένος στις εσωτερικές και υπαίθριες ηλιακές εγκαταστάσεις, την ηλεκτρική εγκατάσταση, τις εσωτερικές και υπαίθριες, έκρηξη-επιρρεπείς περιοχές, τα εργοστάσια, τις βιομηχανικές και γεωργικές βιομηχανίες. |
Χαρακτηριστικά γνωρίσματα προϊόντων | Χαμηλός καπνός χωρίς αλόγονο, καλό κρύο, υπεριώδης ακτίνα, όζον - ανθεκτικό και καιρός - ανθεκτικός. |
Φλόγα - καθυστερών, τέμνουσα αντίσταση και αντίσταση διείσδυσης. | |
Επίπεδο επιπέδων Ⅱ προστασίας καλωδίων. | |
Με τη φωτοβολταϊκή ακτινοβολία καλωδίων 150 ℃ ως υλικά μόνωσης, το αλόγονο που η ελεύθερη φλόγα - ο καθυστερών είναι αλόγονο-ελεύθερο, μη τοξικό τροποποιημένο πολυαιθυλένιο που λεπτά η ρητίνη δεδομένου ότι η κύρια πρώτη ύλη, προσθέτει αλόγονο-ελεύθερο, μη τοξικός, φλόγα - καθυστερών, σταθεροποιητής θερμότητας, αποβάλλει τον πράκτορα καπνού, συντηρητικό, όπως το λίπασμα, δεν περιέχει το αλόγονο, βαριά μέταλλα, φώσφορος. | |
Προσαρμόζεται σε ROHS, και η αντίσταση μόνωσης είναι μικρή μετά από τη βύθιση. | |
Ηλεκτρικός | 1. Η συνεχής αντίσταση: το τελειωμένο καλώδιο στην αγώγιμη συνεχή αντίσταση πυρήνων καλωδίων 20 ℃ δεν είναι μεγαλύτερο από 5,09 Ω/km |
2. Η αντίσταση μόνωσης: η τελειωμένη αντίσταση μόνωσης του καλωδίου σε 20 ℃ πρέπει περισσότερο από 1014 Ω. εκατ., τελειωμένη αντίσταση μόνωσης καλωδίων σε 90 ℃ είναι περισσότερο από 1011 Ω. εκατ. | |
3. Η αντίσταση επιφάνειας θηκών: η αντίσταση της τελειωμένης επιφάνειας θηκών καλωδίων πρέπει να είναι περισσότερο από 109 Ω. | |
Δομή καλωδίων | Αγωγός: επικασσιτερωμένο καλώδιο 2,5, 4, 6, 10, 16 χιλ. ^ 2 PV1 χαλκού - Φ |
25, 16 και 10, 6, 4, 2 καλώδιο χιλ. ^ 2 PV | |
Μόνωση: > 0.5mm πυκνά με το χαμηλό υλικό καπνού και αλόγονου, και συναντούν το διευκρινισμένο όριο του πελάτη. | |
Θήκη: χαμηλό ελεύθερο υλικό πάχος καπνού και αλόγονου > 0.5mm. | |
Λεπτομερείς παράμετροι | Περιβαλλοντική θερμοκρασία: - 40 ℃ ~ + 90 ℃ |
Η υψηλότερη θερμοκρασία του αγωγού: 120 ℃ (επιτρέψτε 5 s στη θερμοκρασία 200 ℃ βραχυκυκλώματος) | |
Περιορισμένη τάση: AC0.6/1kv dc1.8kv. |
(Παράγουμε επίσης τον ενιαίο πυρήνα 2.5mm2,4mm2, 6mm2 και 16mm2, καθώς επίσης και διπλοί πυρήνες,
παρακαλώ με συμβουλευθείτε άμεσα εάν είναι απαραίτητο)

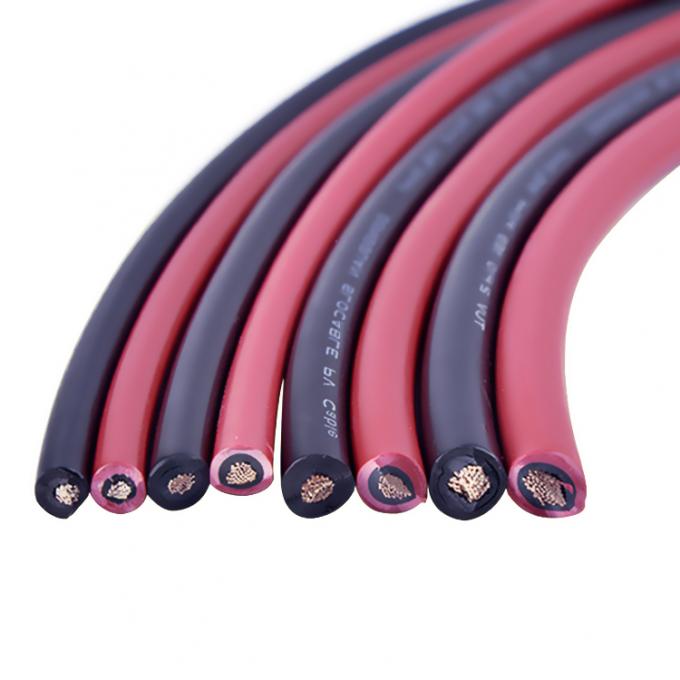

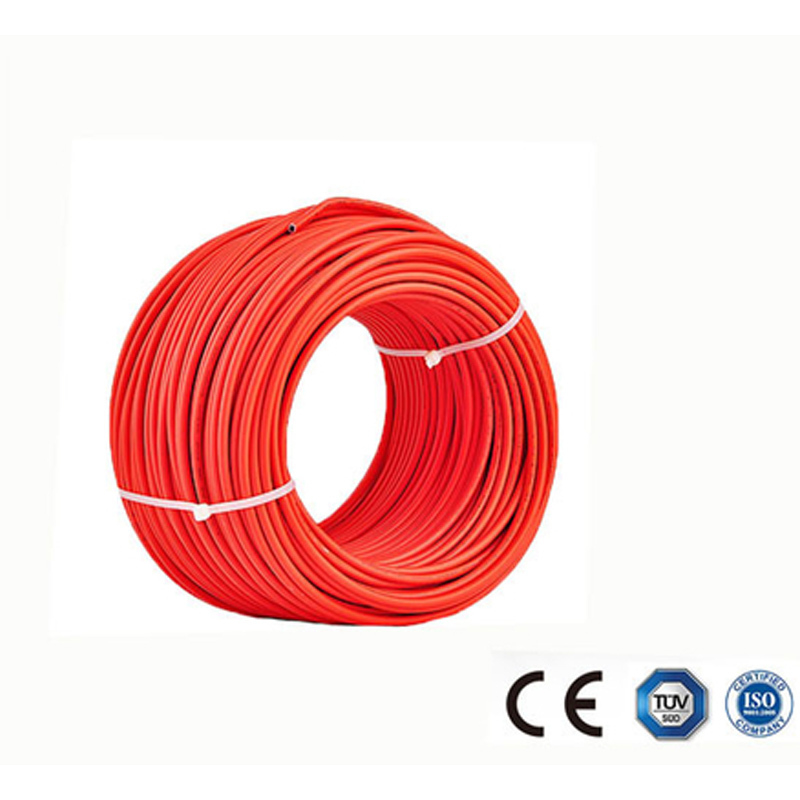

Εικόνες του ηλιακού καλωδίου 10mm2
