Επισημαίνω:
συνεχές καλώδιο PV
, ηλιακό φωτοβολταϊκό καλώδιο
Όζοντος ανθεκτική 4mm ηλιακή υψηλή αντίσταση απαίτησης καλωδίων χαμηλή διαστημική ενάντια στη θερμότητα
TUV EN50618 μονοπύρηνο 4mm Ηλεκτρικό καλώδιο ηλιακών pv XLPE μονωμένο ανθεκτικό στην UV ακτινοβολία
Γενικά χαρακτηριστικά:
Καλώδιο κατασκευασμένο από μόνωση και επίστρωση διασύνδεσης με δέσμη ηλεκτρονίων. υψηλή αντοχή στη θερμότητα, το κρύο, το λάδι, την τριβή, το όζον,
UV και καιρικές συνθήκες. με βελτιωμένη αντίδραση σε περίπτωση πυρκαγιάς. χαμηλός καπνός, χωρίς αλογόνο, χωρίς φλόγα,
επιβραδυντικό φλόγας. εύκαμπτο, εύκολο στην απογύμνωση, πολύ μικρή απαίτηση χώρου, εξαιρετικά, εξαιρετικά
μηχανικά ανθεκτικό, πολύ μεγάλη διάρκεια ζωής.
Κατασκευή
1. Βαθμολογία: Τάση: 600/1000V Θερμοκρασία: -40°C-- 90°C
2. Περιγραφή:
(1) Αγωγός: Κασσιτερωμένος ανόπτητος χαλκός
(2) Μόνωση: 90°C XLPE, μαύρο
(3) Μανδύας: 90°C XLPE, μαύρο ή κόκκινο
3. Σήμανση:
TÜV SÜD EN 50618:2014 H1Z2Z2-K 1x4,0mm2 DC 1.5 KV NINGBO NEW ENERGY CO.,LTD
| Όνομα: Μονοπύρηνο ηλιακό καλώδιο |
Αγωγός: Κασσιτερωμένο σύρμα χαλκού |
| Εκτελεστικό πρότυπο: EN 50618 |
Μόνωση: Πολυολεφίνη διασύνδεσης με ακτινοβολία χαμηλού καπνού χωρίς αλογόνο |
| Μοντέλο: H1Z2Z2-K |
Μανδύας: Πολυολεφίνη διασύνδεσης με ακτινοβολία χαμηλού καπνού χωρίς αλογόνο |
| Προδιαγραφές καλωδίου: 2.5/4/6/10/16/25/35mm² |
Ονομαστική τάση: 1500V |
| Θερμοκρασία περιβάλλοντος: -40~90ºC |
Τάση δοκιμής: 6.5KV |
| Θερμοκρασία καλωδίου: -40~120ºC |
Αντοχή στις καιρικές συνθήκες: UV blocking |
| Θερμοκρασία βραχυκυκλώματος: 250ºC |
Διάρκεια ζωής: >25 χρόνια |
| Ακτίνα κάμψης: >4×Ø(Ø6×Ø(Ø≥8mm) |
Χρώμα: Μαύρο, Κόκκινο |
Εφαρμογές
Μονός αγωγός, ανθεκτικό στο ηλιακό φως, φωτοβολταϊκό καλώδιο ονομαστικής τιμής 90°C υγρό ή 105°C ξηρό 2000V για καλωδίωση διασύνδεσης γειωμένων και μη γειωμένων φωτοβολταϊκών συστημάτων όπως περιγράφεται στην Ενότητα 690.31(A) και σε άλλα ισχύοντα μέρη του National Electrical Code (NEC), NFPA 70
Επιλογές:
Διατίθενται έγχρωμες ρίγες αναγνώρισης φάσης κατόπιν αιτήματος
Διατίθεται πολλαπλασιασμός κατόπιν αιτήματος
Χαρακτηριστικά:
Ονομαστική τιμή 90°C υγρό και ξηρό
Ανθεκτικό στην παραμόρφωση σε υψηλές θερμοκρασίες
Εξαιρετική αντοχή στην υγρασία,
Σταθερές ηλεκτρικές ιδιότητες σε ένα ευρύ φάσμα θερμοκρασιών
Εξαιρετική αντοχή σε συνθλίψεις και κοψίματα συμπίεσης
Ανθεκτικό στα περισσότερα λάδια και χημικά
Ανθεκτικό στην UV/ηλιακή ακτινοβολία
Πληροί τη δοκιμή κάμψης εν ψυχρώ στους -40°C
| Όνομα προϊόντος |
Ηλιακό καλώδιο TUV Standard |
| Αριθμός μοντέλου |
H1Z2Z2-K 1x 4mm2 |
| Τάση |
Καλώδιο υψηλής τάσης |
| Υλικό μόνωσης |
XLPE |
| Σχήμα υλικού |
Στρογγυλό σύρμα |
| Πιστοποίηση |
ROSH, CE, TUV |
| Πρότυπα |
TUV EN50618 |
| Πυρήνες |
1 Πυρήνας |
| Πακέτο μεταφοράς |
Σιδερένιο-ξύλινο τύμπανο, σιδερένιο τύμπανο |
| Εφαρμογή |
Κατασκευή, Υπόγειο, Βιομηχανικό, Σταθμός παραγωγής ενέργειας |
| Υλικό θήκης |
XLPE |
| Υλικό πυρήνα σύρματος |
Κασσιτερωμένος χαλκός |
| Διατομή |
4mm2 |
| Όνομα |
PV Cable |
| Η περιγραφή του προϊόντος |
Χρησιμοποιείται ευρέως σε εσωτερικές και εξωτερικές ηλιακές εγκαταστάσεις, ηλεκτρικές εγκαταστάσεις, εσωτερικούς και εξωτερικούς χώρους, εκρηκτικές περιοχές, εργοστάσια, βιομηχανίες και γεωργικές βιομηχανίες. |
| Χαρακτηριστικά προϊόντος |
Χαμηλός καπνός χωρίς αλογόνο, καλό κρύο, υπεριώδες, ανθεκτικό στο όζον και στις καιρικές συνθήκες. |
| Επιβραδυντικό φλόγας, αντοχή στην κοπή και αντοχή στη διείσδυση. |
| Επίπεδο προστασίας καλωδίου Ⅱ επίπεδο. |
| Με 150 ℃ φωτοβολταϊκό καλώδιο ακτινοβολίας ως μονωτικά υλικά, το επιβραδυντικό φλόγας χωρίς αλογόνο είναι χωρίς αλογόνο, μη τοξική τροποποιημένη ρητίνη πολυαιθυλενίου λεπτής hengjing ως κύρια πρώτη ύλη, προσθέστε χωρίς αλογόνο, μη τοξικό, επιβραδυντικό φλόγας, σταθεροποιητή θερμότητας, εξαλείψτε το παράγοντα καπνού, συντηρητικό, όπως λίπασμα, δεν περιέχει αλογόνο, βαρέα μέταλλα, φώσφορο. |
| Συμμορφώνεται με το ROHS και η αντίσταση μόνωσης είναι μικρή μετά την εμβάπτιση. |
| Ηλεκτρικά |
1. Η αντίσταση dc: το τελειωμένο καλώδιο στους 20 ℃ η αντίσταση dc του αγώγιμου πυρήνα σύρματος δεν είναι μεγαλύτερη από 5.09 Ω/km |
| 2. Η αντίσταση μόνωσης: η τελειωμένη αντίσταση μόνωσης του καλωδίου στους 20 ℃ δεν πρέπει να είναι μικρότερη από 1014 Ω. Cm, η τελειωμένη αντίσταση μόνωσης του καλωδίου στους 90 ℃ δεν είναι μικρότερη από 1011 Ω. Cm |
| 3. Η επιφανειακή αντίσταση του μανδύα: η αντίσταση της επιφάνειας του μανδύα του τελειωμένου καλωδίου δεν πρέπει να είναι μικρότερη από 109 Ω. |
| Δομή καλωδίου |
Αγωγός: κασσιτερωμένο σύρμα χαλκού 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 και 10, 6, 4, 2 mm ^ 2 PV wire |
| Μόνωση: > 0.5mm παχύ με υλικό χαμηλού καπνού και αλογόνου και πληροί το καθορισμένο όριο του πελάτη. |
| Μανδύας: χαμηλού καπνού και υλικό χωρίς αλογόνο πάχους > 0.5mm. |
| Λεπτομερείς παράμετροι |
Θερμοκρασία περιβάλλοντος: - 40 ℃ ~ + 90 ℃ |
| Η υψηλότερη θερμοκρασία του αγωγού: 120 ℃ (επιτρέψτε 5 s σε θερμοκρασία βραχυκυκλώματος 200 ℃) |
| Περιορισμένη τάση: AC0.6/1kv dc1.8kv. |
(Παράγουμε επίσης μονοπύρηνα των 2.5mm2, 6mm2, 10mm2 και 16mm2, καθώς και διπλούς πυρήνες,
επικοινωνήστε μαζί μου απευθείας εάν είναι απαραίτητο)

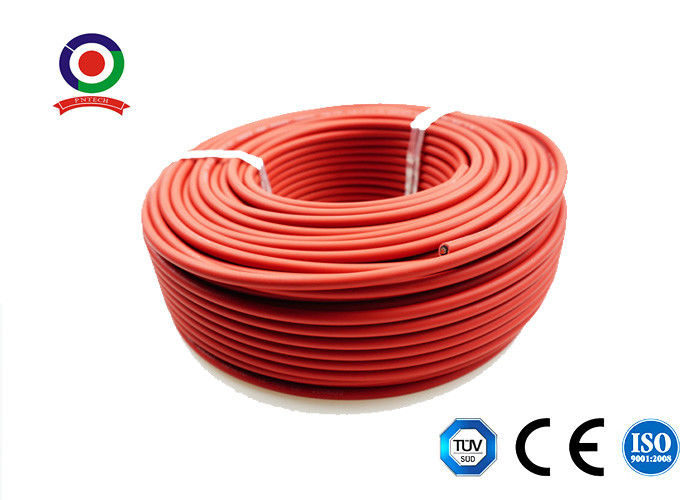

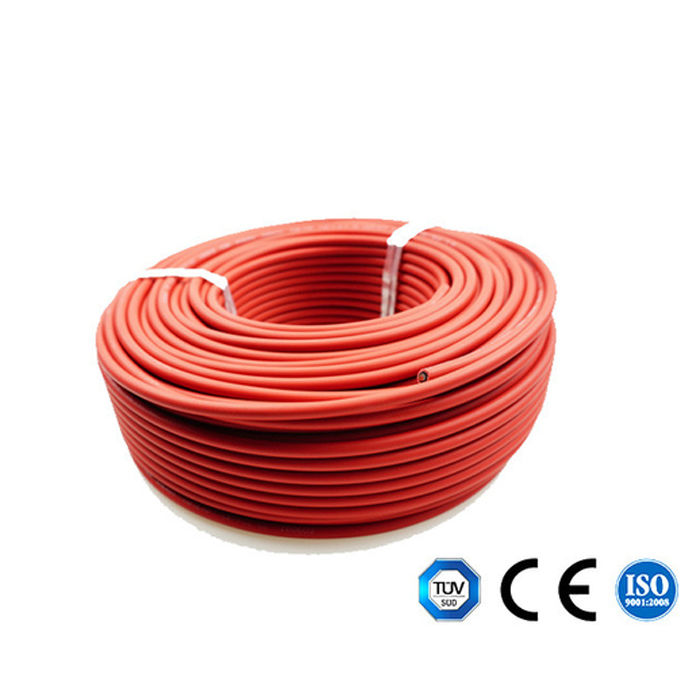

Εικόνες του 4mm2 Solar PV Cable
