Διπλό ηλιακό PV καλώδιο μόνωσης, κρύο ανθεκτικό ΣΥΝΕΧΈΣ ηλιακό καλώδιο TUV 4mm εγκεκριμένο
Εγκεκριμένο από την TUV 2PfG 1169 PV1-F 1x4mm2 XLPE μονωμένο καλώδιο DC ηλιακού καλωδίου επικασσιτερωμένου χαλκού
PV1-F επικασσιτερωμένος χαλκός pv 4mm2 dc ηλιακό καλώδιο
1. Κατασκευή: Επικασσιτερωμένος χαλκός, μόνωση XLPE, εξωτερικό περίβλημα XLPE.
2. Τάση δοκιμής: 6500V, 5min; ονομαστική τάση: 1000/1800V DC.
3. Χωρίς αλογόνα και χαμηλός καπνός, πρότυπο Rohs.
4. Αντοχή στην υπεριώδη ακτινοβολία.
5. Βαθμολογία θερμοκρασίας: -40°C έως 125°C, αντοχή στο κρύο.
6. Πιστοποίηση TUV, TUV2Pfg1169.
7. Καλώδιο ρεύματος για φωτοβολταϊκό σύστημα.
| Τύπος |
Διατομή |
Σχεδιασμός κλώνων |
Διάμετρος αγωγού |
Αντίσταση αγωγού |
Εξωτερική διάμετρος |
Ονομαστική τάση |
Ονομαστικό ρεύμα |
| PV-1x4mm2 |
4.0mm2 |
56x φ0.3mm |
2.6mm |
5.09 Ω/km |
5.1mm |
1800VDC |
70A |
Περιγραφή καλωδίων ανθεκτικών στη φωτιά:
A. Εφαρμογή: Διπλή μόνωση, καλώδια διασύνδεσης με δέσμη ηλεκτρονίων για φωτοβολταϊκό σταθμό.
Κατασκευή: Επικασσιτερωμένος χαλκός, σύμφωνα με το VDE0295/IEC60228, Class5
B. Ιδιότητες/Πρότυπα υλικών:
1. Απόδοση αντοχής στη φωτιά: IEC60332-1.
2. Εκπομπή καπνού: IEC61034; EN50268-2
3. Χαμηλό φορτίο φωτιάς: DIN51900
4. Εγκρίσεις: TUV2PfG 1169/08.2007 PV1-F.
5. Πρότυπα εφαρμογής: UNE211 23; UNE20.460-5-52, UTE C 32-502
Εφαρμογή:
Εφαρμόζεται σε ηλιακούς συλλέκτες για παραγωγή ενέργειας και σε σχετικά εξαρτήματα της καλωδίωσης, σύνδεση, ιδιαίτερα κατάλληλο για εξωτερικούς χώρους. Αντοχή στο ηλιακό φως, αντιγήρανση, Χρήση υλικών επιβραδυντικών φλόγας χωρίς αλογόνα χαμηλού καπνού, υψηλότερης ποιότητας, περισσότερη ασφάλεια.
| Όνομα |
Καλώδιο PV |
| Η περιγραφή του προϊόντος |
Χρησιμοποιείται ευρέως σε εσωτερικές και εξωτερικές ηλιακές εγκαταστάσεις, ηλεκτρικές εγκαταστάσεις, εσωτερικούς και εξωτερικούς χώρους, εκρηκτικές περιοχές, εργοστάσια, βιομηχανίες και γεωργικές βιομηχανίες. |
| Χαρακτηριστικά προϊόντος |
Χαμηλός καπνός χωρίς αλογόνα, καλό κρύο, ανθεκτικό στην υπεριώδη ακτινοβολία, ανθεκτικό στις καιρικές συνθήκες. |
| Επιβραδυντικό φλόγας, αντοχή στην κοπή και αντοχή στη διείσδυση. |
| Επίπεδο προστασίας καλωδίου Ⅱ. |
| Με ακτινοβολία καλωδίου φωτοβολταϊκών 150 ℃ ως μονωτικά υλικά, το επιβραδυντικό φλόγας χωρίς αλογόνα είναι χωρίς αλογόνα, μη τοξική τροποποιημένη ρητίνη πολυαιθυλενίου λεπτού hengjing ως κύρια πρώτη ύλη, προσθέστε χωρίς αλογόνα, μη τοξικό, επιβραδυντικό φλόγας, σταθεροποιητή θερμότητας, εξαλείψτε το παράγοντα καπνού, συντηρητικό, όπως λίπασμα, δεν περιέχει αλογόνα, βαρέα μέταλλα, φώσφορο. |
| Συμμορφώνεται με το ROHS και η αντίσταση μόνωσης είναι μικρή μετά την εμβάπτιση. |
| Ηλεκτρικά |
1. Η αντίσταση dc: το τελειωμένο καλώδιο στους 20 ℃ η αντίσταση dc του αγώγιμου πυρήνα σύρματος δεν είναι μεγαλύτερη από 5.09 Ω/km |
| 2. Η αντίσταση μόνωσης: η τελειωμένη αντίσταση μόνωσης του καλωδίου στους 20 ℃ δεν πρέπει να είναι μικρότερη από 1014 Ω. Cm, η αντίσταση μόνωσης του τελειωμένου καλωδίου στους 90 ℃ δεν είναι μικρότερη από 1011 Ω. Cm |
| 3. Η αντίσταση επιφάνειας του περιβλήματος: η αντίσταση της επιφάνειας του περιβλήματος του τελειωμένου καλωδίου δεν πρέπει να είναι μικρότερη από 109 Ω. |
| Δομή καλωδίου |
Αγωγός: επικασσιτερωμένο χάλκινο σύρμα 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 και 10, 6, 4, 2 mm ^ 2 PV σύρμα |
| Μόνωση: > 0.5mm παχύ με υλικό χαμηλού καπνού και αλογόνου και πληροί το καθορισμένο όριο του πελάτη. |
| Περίβλημα: χαμηλού καπνού και υλικό χωρίς αλογόνα πάχους > 0.5mm. |
| Λεπτομερείς παράμετροι |
Θερμοκρασία περιβάλλοντος: - 40 ℃ ~ + 90 ℃ |
| Η υψηλότερη θερμοκρασία του αγωγού: 120 ℃ (επιτρέψτε 5 s σε θερμοκρασία βραχυκυκλώματος 200 ℃) |
| Περιορισμένη τάση: AC0.6/1kv dc1.8kv. |
(Παράγουμε επίσης μονό πυρήνα 2.5mm2, 6mm2 10mm2 και 16mm2, καθώς και διπλούς πυρήνες,
παρακαλώ συμβουλευτείτε με άμεσα εάν είναι απαραίτητο)

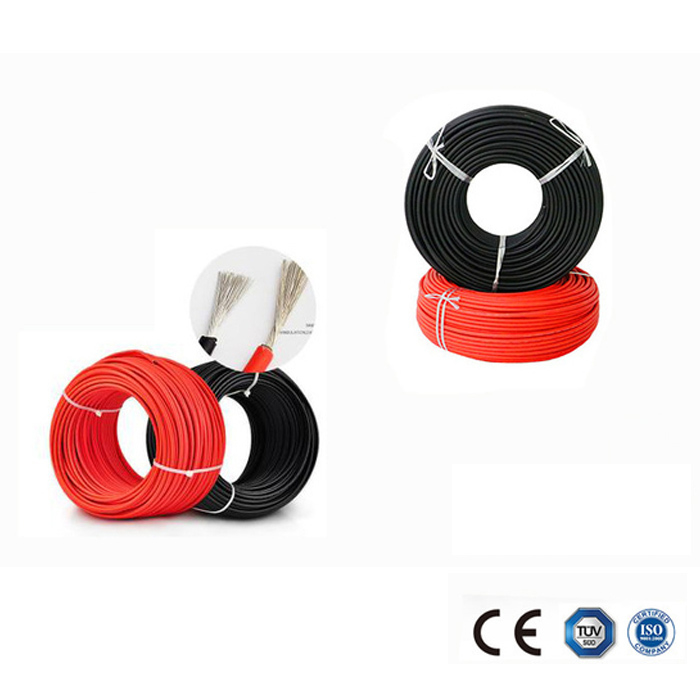

Εικόνες του 4mm2 DC Solar Cable
