Λεπτομέρειες προϊόντων
Τόπος καταγωγής: ΚΙΝΑ
Πιστοποίηση: TUV/CE/ISO9001
Αριθμό μοντέλου: Pv1-φ 1x10mm2
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 100m / ρόλος
Τιμή: negotiable
Συσκευασία λεπτομέρειες: 100m ανά ρόλο 200m ανά μέγεθος 42x42x22cm χαρτοκιβωτίων
Χρόνος παράδοσης: 3-7days
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 70000m ανά ημέρα
Product Name: |
solar photovoltaic cable 10mm2 |
Core: |
1 core |
Conductor Material: |
Stranded Tinned copper |
Cable OD: |
8.5mm |
Structure: |
80/0.4mm |
Rated Voltage: |
AC Uo/U0.6~1.0KV , DC1.8KV |
Product Name: |
solar photovoltaic cable 10mm2 |
Core: |
1 core |
Conductor Material: |
Stranded Tinned copper |
Cable OD: |
8.5mm |
Structure: |
80/0.4mm |
Rated Voltage: |
AC Uo/U0.6~1.0KV , DC1.8KV |
TUV Solar Cable 10mm2 Copper Conductor Material and XLPE Insulation Material
PV1-F καλώδιο σόλαρ χαλκού 10mm2
(1) Αγωγός: Κασσιτερωμένος ανόπτητος χαλκός
(2) Μόνωση: 120°C XLPE, μαύρο
(3) Μανδύας: 120°C XLPE, μαύρο ή κόκκινο
Σήμανση:
TüV 2 PfG 1169 PV1-F 1×10mm2 AC 0.6/1.0KV DC 1.8KV NINGBO NEW ENERGY CO.,LTD.
Τύπος | Διατομή | Σχεδιασμός Σκέλους | Διάμετρος Αγωγού | Αντίσταση Αγωγού | Εξωτερική Διάμετρος | Ονομαστική Τάση | Ονομαστικό Ρεύμα |
PV-1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 8.5mm | 1800VDC | 98A |
Περιγραφή Ανθεκτικών στη Φωτιά Καλωδίων:
A. Εφαρμογή: Διπλή μόνωση, καλώδια διασύνδεσης με ηλεκτρονική δέσμη για φωτοβολταϊκούς σταθμούς.
Κατασκευή: Κασσιτερωμένος χαλκός, σύμφωνα με VDE0295/IEC60228, Class5
B. Ιδιότητες/Πρότυπα Υλικού:
1. Αντοχή στη φωτιά: IEC60332-1.
2. Εκπομπή καπνού: IEC61034; EN50268-2
3. Χαμηλό φορτίο φωτιάς: DIN51900
4. Εγκρίσεις: TUV2PfG 1169/08.2007 PV1-F.
5. Πρότυπα Εφαρμογής: UNE211 23; UNE20.460-5-52, UTE C 32-502
Εφαρμογή:
Εφαρμόζεται σε ηλιακούς συλλέκτες για παραγωγή ενέργειας και σε σχετικά εξαρτήματα της καλωδίωσης, σύνδεσης, ιδιαίτερα κατάλληλο για εξωτερικούς χώρους. Ανθεκτικό στο ηλιακό φως, αντιγηραντικό, Χρησιμοποιώντας υλικά επιβραδυντικά φλόγας χαμηλών καπνών χωρίς αλογόνο, υψηλότερης ποιότητας, περισσότερο ασφαλή.
Όνομα | Καλώδιο PV |
Η περιγραφή του προϊόντος | Χρησιμοποιείται ευρέως σε εσωτερικές και εξωτερικές ηλιακές εγκαταστάσεις, ηλεκτρικές εγκαταστάσεις, εσωτερικούς και εξωτερικούς χώρους, εκρηκτικές περιοχές, εργοστάσια, βιομηχανίες και γεωργικές βιομηχανίες. |
Χαρακτηριστικά προϊόντος | Χαμηλός καπνός χωρίς αλογόνο, καλό κρύο, ανθεκτικό στην υπεριώδη ακτινοβολία, στο όζον και στις καιρικές συνθήκες. |
Επιβραδυντικό φλόγας, αντοχή στην κοπή και αντοχή στη διείσδυση. | |
Επίπεδο προστασίας καλωδίου Ⅱ. | |
Με ακτινοβολία καλωδίου φωτοβολταϊκών 150 ℃ ως μονωτικά υλικά, το επιβραδυντικό φλόγας χωρίς αλογόνο είναι χωρίς αλογόνο, μη τοξικό τροποποιημένο πολυαιθυλένιο λεπτής ρητίνης hengjing ως κύρια πρώτη ύλη, προσθέστε επιβραδυντικό φλόγας χωρίς αλογόνο, μη τοξικό, σταθεροποιητή θερμότητας, εξαλείψτε το παράγοντα καπνού, συντηρητικό, όπως λίπασμα, δεν περιέχει αλογόνο, βαρέα μέταλλα, φώσφορο. | |
Συμμορφώνεται με το ROHS και η αντίσταση μόνωσης είναι μικρή μετά την εμβάπτιση. | |
Ηλεκτρικά | 1. Η αντίσταση dc: το τελειωμένο καλώδιο στους 20 ℃ η αντίσταση dc του αγώγιμου πυρήνα σύρματος δεν είναι μεγαλύτερη από 5.09 Ω/km |
2. Η αντίσταση μόνωσης: η τελειωμένη αντίσταση μόνωσης του καλωδίου στους 20 ℃ δεν πρέπει να είναι μικρότερη από 1014 Ω. Cm, η τελειωμένη αντίσταση μόνωσης του καλωδίου στους 90 ℃ δεν είναι μικρότερη από 1011 Ω. Cm | |
3. Η αντίσταση επιφάνειας του περιβλήματος: η αντίσταση της επιφάνειας του περιβλήματος του τελειωμένου καλωδίου δεν πρέπει να είναι μικρότερη από 109 Ω. | |
Δομή καλωδίου | Αγωγός: κασσιτερωμένο χάλκινο σύρμα 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
25, 16 και 10, 6, 4, 2 mm ^ 2 PV σύρμα | |
Μόνωση: > 0.5mm πάχος με υλικό χαμηλού καπνού και αλογόνου και πληροί το καθορισμένο όριο του πελάτη. | |
Περίβλημα: χαμηλού καπνού και υλικό χωρίς αλογόνο πάχους > 0.5mm. | |
Λεπτομερείς παράμετροι | Θερμοκρασία περιβάλλοντος: - 40 ℃ ~ + 90 ℃ |
Η υψηλότερη θερμοκρασία του αγωγού: 120 ℃ (επιτρέψτε 5 s σε θερμοκρασία βραχυκυκλώματος 200 ℃) | |
Περιορισμένη τάση: AC0.6/1kv dc1.8kv. |
(Παράγουμε επίσης μονό πυρήνα 2.5mm2, 4mm2, 6mm2 και 16mm2, καθώς και διπλούς πυρήνες,
παρακαλώ συμβουλευτείτε με άμεσα εάν είναι απαραίτητο)

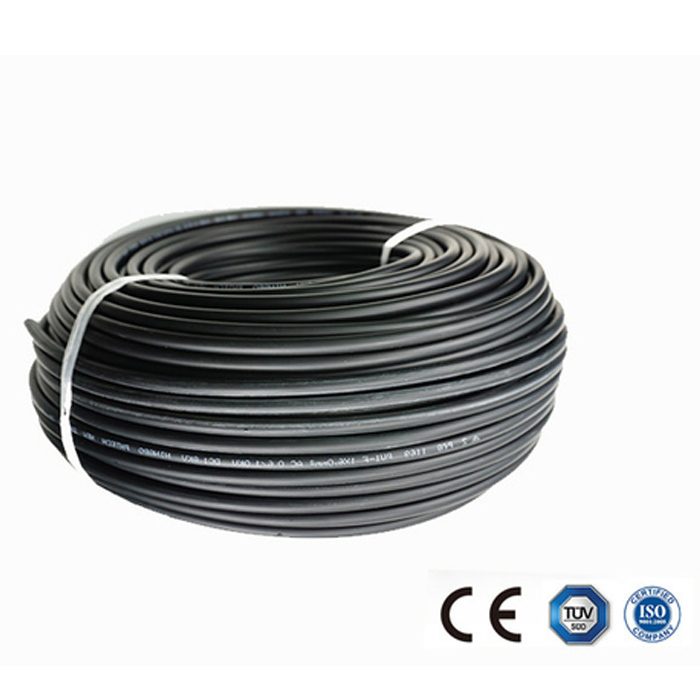

Εικόνες του καλωδίου Solar 10mm2
