Επισημαίνω:
ηλιακό συνεχές καλώδιο
, συνεχές καλώδιο PV
UV ηλιακό PV καλώδιο αντίστασης, χαμηλή εκπομπή καπνού ΣΥΝΕΧΏΝ καλωδίων 16mm ² PV
Τούβ EN50618 Αντίσταση UV διπλό μονωμένο 16mm2 ηλιακό φωτοβολταϊκό καλώδιο για ηλιακό σύστημα
DIN EN 50618
Απόδοση αντοχής στη φωτιά: IEC 60332-1
Μικρές εκπομπές καπνού: EN/IEC 61034-2
Απαλλαγμένο από αλογόνες σύμφωνα με το πρότυπο EN 50525-1, παράρτημα Β
Χαμηλή διαβρωτικότητα των αερίων σύμφωνα με το πρότυπο EN 50267-2-2, IEC 60754-2
Φωτοβολταϊκό καλώδιο φωτοβολταϊκής ενέργειας συνεχούς ρεύματος καλώδιο ηλιακής ενέργειαςΤεχνικό χαρακτήρα:
Δραστηριώδης τάση:AC: 600/1000V DC: 900/1800V
Μέγιστη τάση:1.8KV
Δοκιμαστική τάση: 6,5 kV AC
Εργασιακή θερμοκρασία: -40-90 oC
Ράδιο κάμψης:
Σταθερό: 4 x συνολική διάμετρος
Δυνατότητα ανάκλισης: 5 x συνολική διάμετρος
Μέγιστη θερμοκρασία του αγωγού: 120 oC
Μέγιστη θερμοκρασία μικρού κυκλώματος: 250°C
Αντίσταση μόνωσης: 10 MΩ x km
16 mm2Εφαρμογή καλωδίων ηλιακής ενέργειας συνεχούς ρεύματος
Αυτά τα καλώδια είναι σχεδιασμένα για τη σύνδεση των συστατικών του φωτοβολταϊκού συστήματος μέσα και έξω
των κτιρίων και εξοπλισμού με υψηλές μηχανικές απαιτήσεις και ακραίες καιρικές συνθήκες
συνθήκες.
Φωτοβολταϊκά καλώδια φωτοβολταϊκών καλωδίων ηλιακής ενέργειας
DIN EN 50618
Απόδοση αντοχής στη φωτιά: IEC 60332-1
Μικρές εκπομπές καπνού: EN/IEC 61034-2
Απαλλαγμένο από αλογόνες σύμφωνα με το πρότυπο EN 50525-1, παράρτημα Β
Χαμηλή διαβρωτικότητα των αερίων σύμφωνα με το πρότυπο EN 50267-2-2, IEC 60754-2
| Τύπος |
Διατομή |
Σχεδιασμός νημάτων |
Διάμετρος αγωγού |
Αντίσταση του αγωγού |
Εξωτερική διάμετρος |
Διορισμένη τάση |
Κατηγοριοποιημένο ρεύμα |
| H1Z2Z2-K 1x16mm2 |
16 mm2 |
120x φ0,4 mm |
5.2mm |
10,24 Ω/km |
9.2mm |
1500VDC |
132Α |
Χαρακτηριστικά:
1) Τα διασταυρωμένα με ηλεκτρονικές δέσμες υλικά δεν λιώνουν ούτε ρέουν, ακόμη και σε υψηλές θερμοκρασίες, έχουν υψηλή αντοχή στην θερμότητα, το κρύο, την τριβή, την αντοχή στις υπεριώδεις ακτίνες, το όζον και την υδρόλυση.
2) Τα καλώδια αυτά παρέχουν τα μέσα διασύνδεσης μεταξύ των φωτοβολταϊκών συλλόγων και από τους συλλόγους στον μετατροπέα.
3) Λειτουργούν σε τάση συνεχούς ρεύματος και παρέχουν μακρά διάρκεια ζωής σε εκτεθειμένες συνθήκες.
| Ονομασία |
Φωτοβολταϊκό καλώδιο |
| Περιγραφή του προϊόντος |
Χρησιμοποιείται ευρέως σε εσωτερικές και εξωτερικές ηλιακές εγκαταστάσεις, ηλεκτρικές εγκαταστάσεις, εσωτερικές και εξωτερικές, εκρηκτικές περιοχές, εργοστάσια, βιομηχανικές και γεωργικές βιομηχανίες. |
| Χαρακτηριστικά του προϊόντος |
Λιγός καπνός χωρίς αλογένιο, καλό κρύο, υπεριώδες, ανθεκτικό στο όζον και σε καιρικές συνθήκες. |
| Αντιφλεγμονώδης, αντοχή σε κοπή και αντοχή σε διείσδυση. |
| Καλώδιο προστασίας επιπέδου II. |
| Με ακτινοβολία φωτοβολταϊκών καλωδίων 150 °C ως μονωτικά υλικά, το απαλλαγμένο από αλογόντα επιβραδυντικό φλόγας είναι απαλλαγμένο από αλογόντα, μη τοξική τροποποιημένη ρητή ρητίνη χένγκινγκ πολυαιθυλενίου ως κύρια πρώτη ύλη,προσθέτει χωρίς αλογόντα, μη τοξικό, επιβραδυντικό της φλόγας, σταθεροποιητής θερμότητας, απομακρύνει το παράγοντα καπνού, συντηρητικό, όπως λίπασμα, δεν περιέχει αλογένιο, βαρέα μέταλλα, φωσφόρο. |
| Συμμορφώνεται με το ROHS, και η αντοχή της μόνωσης είναι μικρή μετά την κατάδυση. |
| Ηλεκτρική |
1Η αντίσταση συνεχούς ρεύματος: το τελικό καλώδιο σε θερμοκρασία 20 °C η αντίσταση συνεχούς ρεύματος του πυρήνα του αγωγού δεν είναι μεγαλύτερη από 5,09 Ω/km |
| 2Η αντίσταση μόνωσης: η τελική αντίσταση μόνωσης του καλωδίου σε θερμοκρασία 20 °C δεν πρέπει να είναι μικρότερη από 1014 Ω. |
| 3Η αντίσταση της επιφάνειας του περιβλήματος: η αντίσταση της επιφάνειας του τελικού περιβλήματος του καλωδίου πρέπει να είναι τουλάχιστον 109 Ω. |
| Δομή καλωδίου |
Διοδηγός: κονσερβοποιημένο σύρμα χαλκού 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 18, 16 και 14, 12, 10, 8, 6, 4, 2 mm ^ 2 PV καλώδιο |
| Απομόνωση: > 0,5 mm πάχους με χαμηλό κάπνισμα και υλικό αλογονίων και πληρούν το καθορισμένο όριο του πελάτη. |
| Πλάκα: χαμηλή πυκνότητα καπνού και πάχος υλικού χωρίς αλογόντα > 0,5 mm. |
| Λεπτομερείς παραμέτροι |
Θερμοκρασία περιβάλλοντος: - 40 °C ~ + 90 °C |
| Η υψηλότερη θερμοκρασία του αγωγού: 120 °C (να επιτρέπεται 5 δευτερόλεπτα σε θερμοκρασία βραχυκυκλώματος 200 °C) |
| Περιορισμένη τάση: AC0,6/1kv dc1,8kv. |
Γενικά ερωτήματα:
1Πότε μπορώ να έχω την προσφορά;
Μέσα σε 24 ώρες από την παραλαβή της έρευνας, αν είναι πολύ επείγον να πάρετε την τιμή, παρακαλώ
Τηλεφώνησέ μας για να μας δώσεις πλήρεις προδιαγραφές για το καλώδιο. Η τιμή θα υπολογιστεί σύντομα.
2Πόσο θα πάρει η παράδοση;
Συνήθως εντός 3-4 εργάσιμων ημερών μετά την πληρωμή, κυρίως ανάλογα με την ποσότητα.
3Ποιοι είναι οι όροι πληρωμής σας;
Δεχόμαστε T/T (τραπεζική μεταφορά), L/C
4Δέχεστε την παραγγελία;
Ναι, το ξέρουμε.
5Προσφέρετε OEM & ODM;
Ναι. OEM & ODM είναι διαθέσιμα.

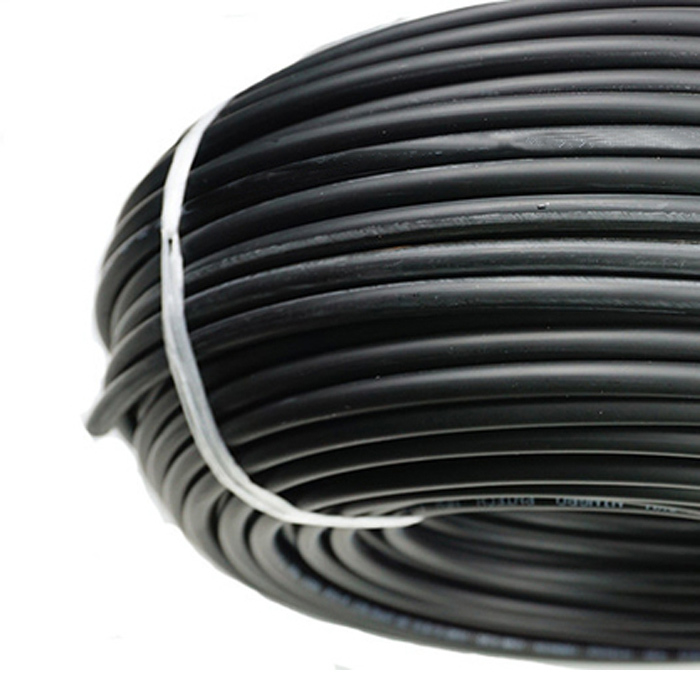

Φωτογραφία 16mm2 ΗλιακήΦωτοβολταϊκό καλώδιο
