Λεπτομέρειες προϊόντων
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: Pntech
Πιστοποίηση: ISO9001/TUV/CE
Αριθμό μοντέλου: Pv1-φ 1x6mm2
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 200m
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: 200m/roll, 400m/carton
Χρόνος παράδοσης: 3-10days
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 70000m ανά ημέρα
Όνομα προϊόντων: |
ΣΥΝΕΧΈΣ ηλιακό καλώδιο 6mm2 PV |
Τάση εναλλασσόμενου ρεύματος: |
600/1000V |
Κώδικας HS: |
8544492100 |
Χρώμα: |
Ο Μαύρος ή κόκκινο |
Βάρος: |
95kg/km |
Συσκευασία: |
200m/roll |
Όνομα προϊόντων: |
ΣΥΝΕΧΈΣ ηλιακό καλώδιο 6mm2 PV |
Τάση εναλλασσόμενου ρεύματος: |
600/1000V |
Κώδικας HS: |
8544492100 |
Χρώμα: |
Ο Μαύρος ή κόκκινο |
Βάρος: |
95kg/km |
Συσκευασία: |
200m/roll |
πιστοποιημένο διπλό μονωμένο PV 6mm2 1000V ΣΥΝΕΧΈΣ ηλιακό καλώδιο XLPE εναλλασσόμενου ρεύματος TUV 2pfg1169
Specificate
Αγωγός: Επικασσιτερωμένος χαλκός, σύμφωνα με VDE0295/IEC60228, Class5
Μόνωση: Διασυνδεμένο ηλεκτρόνιο-ακτίνα Polyolefin Copolymer TUV 2PfG/1169
Θήκη: Διασυνδεμένο ηλεκτρόνιο-ακτίνα Polyolefin Copolymer TUV 2PfG/1169
Ονομαστική τάση: Συνεχές ρεύμα 1000/1800V εναλλασσόμενου ρεύματος 600/1000V
Χαρακτηριστικό: Ανθεκτική στη θερμότητα φλόγα - καθυστερών, αντίσταση UV/ozone/hydrolysis/climate
Χρώμα θηκών: Ο Μαύρος ή σύμφωνα με του πελάτη requeit
Εκτίμηση θερμοκρασίας: 45°c μέχρι +125°c -40°F μέχρι +257°F
Περιβαλλοντική θερμοκρασία: 25years (TUV) -40°c μέχρι +90°c -40°F μέχρι +194°F
Ανώτατη. θερμοκρασία βραχυκυκλώματος: 280°c, +536°F
Κάμπτοντας ακτίνα: Σταθερό installation>4X περιστασιακά moved>5X
| Μέγεθος | Διατομή | Δομή αγωγών | Εξωτερική διάμετρος | Μέγιστο συνεχές ρεύμα | Εκτιμημένος | Εκτιμημένος |
| Αντίσταση σε 20℃ | Τάση | Τρέχων | ||||
| χιλ. ² | χιλ. | χιλ. | Ω/km | Β ΣΥΝΕΧΈΣ ΡΕΎΜΑ | Α | |
| 1 X 2.5mm ² | 2.5mm ² | 49 Χ ∅0.25 | 5.4 | 8.06 | 1000/1500 | 30A |
| 1 X 4.0mm ² | 4.0mm ² | 56 Χ ∅0.285 | 6.1 | 4.97 | 1000/1500 | 50A |
| 1 X 6.0mm ² | 6.0mm ² | 84 Χ ∅0.30 | 7.1 | 3.52 | 1000/1500 | 70A |
| 1 X 10.0mm ² | 10.0mm ² | 80 Χ ∅0.40 | 8.5 | 2.12 | 1000/1500 | 95A |
Εφαρμογή:
Συγκεκριμένα σχεδιασμένος για τη σύνδεση των φωτοβολταϊκών τμημάτων συστημάτων εσωτερικών και
έξω από την οικοδόμηση και τον εξοπλισμό με τις υψηλές μηχανικές απαιτήσεις και τον ακραίο καιρό
όροι. Για τις μόνιμες εγκαταστάσεις.
| Όνομα | Καλώδιο PV |
| Η περιγραφή προϊόντων | Ευρέως χρησιμοποιημένος στις εσωτερικές και υπαίθριες ηλιακές εγκαταστάσεις, την ηλεκτρική εγκατάσταση, τις εσωτερικές και υπαίθριες, έκρηξη-επιρρεπείς περιοχές, τα εργοστάσια, τις βιομηχανικές και γεωργικές βιομηχανίες. |
| Χαρακτηριστικά γνωρίσματα προϊόντων | Χαμηλός καπνός χωρίς αλόγονο, καλό κρύο, υπεριώδης ακτίνα, όζον - ανθεκτικό και καιρός - ανθεκτικός. |
| Φλόγα - καθυστερών, τέμνουσα αντίσταση και αντίσταση διείσδυσης. | |
| Επίπεδο επιπέδων Ⅱ προστασίας καλωδίων. | |
| Με τη φωτοβολταϊκή ακτινοβολία καλωδίων 150 ℃ ως υλικά μόνωσης, το αλόγονο που η ελεύθερη φλόγα - ο καθυστερών είναι αλόγονο-ελεύθερο, μη τοξικό τροποποιημένο πολυαιθυλένιο που λεπτά η ρητίνη δεδομένου ότι η κύρια πρώτη ύλη, προσθέτει αλόγονο-ελεύθερο, μη τοξικός, φλόγα - καθυστερών, σταθεροποιητής θερμότητας, αποβάλλει τον πράκτορα καπνού, συντηρητικό, όπως το λίπασμα, δεν περιέχει το αλόγονο, βαριά μέταλλα, φώσφορος. | |
| Προσαρμόζεται σε ROHS, και η αντίσταση μόνωσης είναι μικρή μετά από τη βύθιση. | |
| Ηλεκτρικός | 1. Η συνεχής αντίσταση: το τελειωμένο καλώδιο στην αγώγιμη συνεχή αντίσταση πυρήνων καλωδίων 20 ℃ δεν είναι μεγαλύτερο από 5,09 Ω/km |
| 2. Η αντίσταση μόνωσης: η τελειωμένη αντίσταση μόνωσης του καλωδίου σε 20 ℃ πρέπει περισσότερο από 1014 Ω. εκατ., τελειωμένη αντίσταση μόνωσης καλωδίων σε 90 ℃ είναι περισσότερο από 1011 Ω. εκατ. | |
| 3. Η αντίσταση επιφάνειας θηκών: η αντίσταση της τελειωμένης επιφάνειας θηκών καλωδίων πρέπει να είναι περισσότερο από 109 Ω. | |
| Δομή καλωδίων | Αγωγός: επικασσιτερωμένο καλώδιο 2,5, 4,6,10,16 mm2 PV1 χαλκού - Φ |
| 25,16 και 10, καλώδιο 6,4,2.5 mm2 PV | |
| Μόνωση: > 0.5mm πυκνά με το χαμηλό υλικό καπνού και αλόγονου, και συναντούν το διευκρινισμένο όριο του πελάτη. | |
| Θήκη: χαμηλό ελεύθερο υλικό πάχος καπνού και αλόγονου > 0.5mm. | |
| Λεπτομερείς παράμετροι | Περιβαλλοντική θερμοκρασία: - 40 ℃ ~ + 90 ℃ |
| Η υψηλότερη θερμοκρασία του αγωγού: 120 ℃ (επιτρέψτε 5 s στη θερμοκρασία 200 ℃ βραχυκυκλώματος) | |
| Περιορισμένη τάση: AC0.6/1kv dc1.8kv. |
(Παράγουμε επίσης τον ενιαίο πυρήνα 2.5mm2, 6mm2, 10mm2 και 16mm2, καθώς επίσης και διπλοί πυρήνες,
παρακαλώ με συμβουλευθείτε άμεσα εάν είναι απαραίτητο)

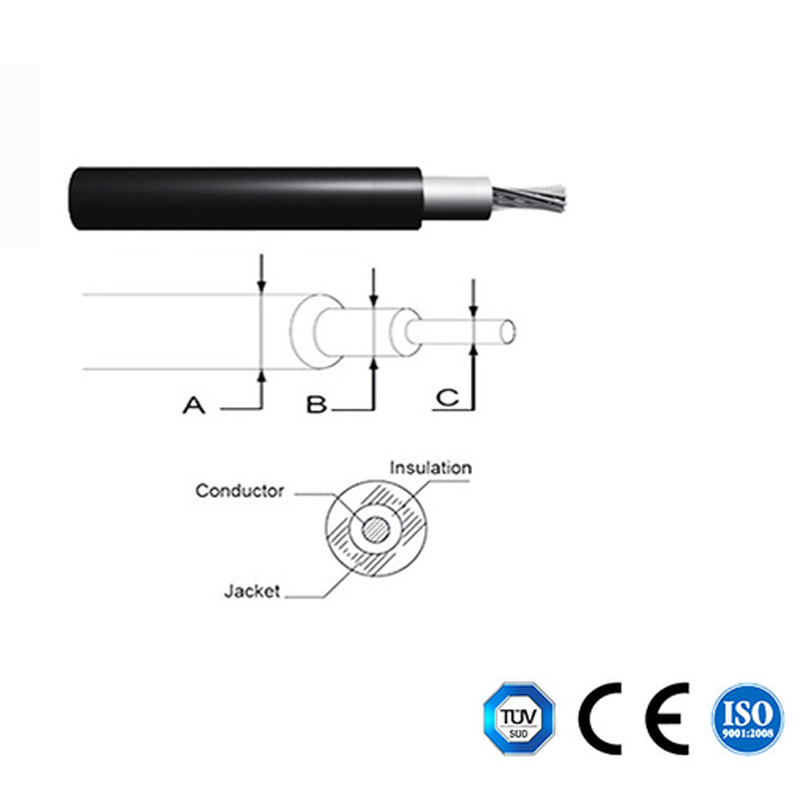

Εικόνα του ΣΥΝΕΧΟΎΣ ηλιακού καλωδίου 6mm2 PV
