Επικασσιτερωμένο ηλιακό φωτοβολταϊκό καλώδιο 6mm2 TUV αγωγών χαλκού εγκεκριμένο
Καλώδιο Solar 6mm2 TUV Approved με Αγωγό από Κασσιτερωμένο Χαλκό, Μόνωση XLPE και Περίβλημα
Περιγραφή προϊόντος
Καλώδιο κατασκευασμένο από μόνωση και επίστρωση διασύνδεσης με δέσμη ηλεκτρονίων. Υψηλή αντοχή σε θερμότητα, κρύο, λάδι, τριβή, όζον, UV και καιρικές συνθήκες. Με βελτιωμένη αντίδραση σε περίπτωση πυρκαγιάς. Χαμηλός καπνός, χωρίς αλογόνα, χωρίς φλόγα, επιβραδυντικό φλόγας. Εύκαμπτο, εύκολο στην απογύμνωση, πολύ μικρή απαίτηση χώρου, εξαιρετικά, εξαιρετικά μηχανικά ανθεκτικό, πολύ μεγάλη διάρκεια ζωής.
Τεχνικά δεδομένα
--Βαθμολογία θερμοκρασίας: -40°C έως 90°C
--AWG Αγωγού: 12 έως 2000 AWG
--Υλικό Αγωγού: Μαλακός ανόπτητος κασσιτερωμένος συρματόσχοινος χαλκός, σύμφωνα με ASTM B-33 και EN 60228
--Διαχωριστής: Χάρτινη ταινία
--Υλικό Μόνωσης: XLPE Χωρίς αλογόνα, θερμοσκληρυνόμενο, πολυολεφίνη ειδικά σχεδιασμένη για μέγιστη ευελιξία
--Υλικό Περιβλήματος: Μαύρο PVC ανθεκτικό στην ηλιακή ακτινοβολία, χαμηλού καπνού, μη αλογονωμένο, επιβραδυντικό φλόγας, ανθεκτικό σε λάδι, τριβή, χημικά και ηλιακό φως, ένωση διασύνδεσης που πληροί τα πρότυπα UL 44, UL 854
--Ελάχιστη ακτίνα κάμψης: 8x Διάμετρος
| Αριθμός κωδικού προϊόντος |
Μέγεθος (mm2) |
Διάμετρος αγωγού N/mm |
Διάμετρος μόνωσης (mm) |
Ονομαστική διάμετρος περιβλήματος (mm) |
Καθαρό βάρος/1000 μέτρα (kg) |
| PV1-F 1x1.5mm2 |
1.5 |
30/0.25 |
3.1 |
4.5 |
39 |
| PV1-F 1x2.5mm2 |
2.5 |
49/0.25 |
3.6 |
4.9 |
48 |
| PV1-F 1x4mm2 |
4 |
56/0.285 |
4.1 |
5.1 |
68 |
| PV1-F 1x6mm2 |
6 |
84/0.285 |
4.7 |
6.1 |
88 |
| PV1-F 1x10mm2 |
10 |
80/0.40 |
5.6 |
7.2 |
132 |
| PV1-F 1x16mm2 |
16 |
126/0.40 |
7.55 |
10.2 |
205 |
Εφαρμογή:
Εφαρμόζεται σε ηλιακούς συλλέκτες για την παραγωγή ενέργειας και σε συναφή εξαρτήματα της καλωδίωσης, σύνδεσης, ιδιαίτερα κατάλληλο για εξωτερικούς χώρους. Αντοχή στο ηλιακό φως, αντιγήρανση, Χρήση υλικών επιβραδυντικών φλόγας χαμηλού καπνού χωρίς αλογόνα, υψηλότερης ποιότητας, περισσότερη ασφάλεια.
| Όνομα |
Καλώδιο PV |
| Η περιγραφή του προϊόντος |
Χρησιμοποιείται ευρέως σε εσωτερικές και εξωτερικές ηλιακές εγκαταστάσεις, ηλεκτρικές εγκαταστάσεις, εσωτερικούς και εξωτερικούς χώρους, περιοχές με κίνδυνο έκρηξης, εργοστάσια, βιομηχανίες και γεωργικές βιομηχανίες. |
| Χαρακτηριστικά προϊόντος |
Χαμηλός καπνός χωρίς αλογόνα, καλό κρύο, ανθεκτικό στην υπεριώδη ακτινοβολία, στο όζον και στις καιρικές συνθήκες. |
| Επιβραδυντικό φλόγας, αντοχή στην κοπή και στην διείσδυση. |
| Επίπεδο προστασίας καλωδίου Ⅱ. |
| Με ακτινοβολία καλωδίου φωτοβολταϊκών 150 ℃ ως μονωτικά υλικά, το επιβραδυντικό φλόγας χωρίς αλογόνα είναι χωρίς αλογόνα, μη τοξικό τροποποιημένο πολυαιθυλένιο λεπτής ρητίνης hengjing ως κύρια πρώτη ύλη, προσθέστε χωρίς αλογόνα, μη τοξικό, επιβραδυντικό φλόγας, σταθεροποιητή θερμότητας, εξαλείψτε το παράγοντα καπνού, συντηρητικό, όπως λίπασμα, δεν περιέχει αλογόνα, βαρέα μέταλλα, φώσφορο. |
| Συμμορφώνεται με το ROHS και η αντίσταση μόνωσης είναι μικρή μετά την εμβάπτιση. |
| Ηλεκτρικά |
1. Η αντίσταση DC: το τελικό καλώδιο στους 20 ℃, η αντίσταση DC του αγώγιμου πυρήνα σύρματος δεν είναι μεγαλύτερη από 5.09 Ω/km |
| 2. Η αντίσταση μόνωσης: η τελική αντίσταση μόνωσης του καλωδίου στους 20 ℃ δεν πρέπει να είναι μικρότερη από 1014 Ω. Cm, η τελική αντίσταση μόνωσης του καλωδίου στους 90 ℃ δεν είναι μικρότερη από 1011 Ω. Cm |
| 3. Η επιφανειακή αντίσταση του περιβλήματος: η αντίσταση της επιφάνειας του περιβλήματος του τελικού καλωδίου δεν πρέπει να είναι μικρότερη από 109 Ω. |
| Δομή καλωδίου |
Αγωγός: κασσιτερωμένο χάλκινο σύρμα 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 και 10, 6,4,2.5 mm2 PV wire |
| Μόνωση: > 0.5mm πάχος με υλικό χαμηλού καπνού και αλογόνου και πληροί το καθορισμένο όριο του πελάτη. |
| Περίβλημα: χαμηλού καπνού και υλικό χωρίς αλογόνα πάχους > 0.5mm. |
| Λεπτομερείς παράμετροι |
Θερμοκρασία περιβάλλοντος: - 40 ℃ ~ + 90 ℃ |
| Η υψηλότερη θερμοκρασία του αγωγού: 120 ℃ (επιτρέψτε 5 s σε θερμοκρασία βραχυκυκλώματος 200 ℃) |
| Περιορισμένη τάση: AC0.6/1kv dc1.8kv. |
(Παράγουμε επίσης μονόκλωνο των 2.5mm2, 4mm2, 10mm2 και 16mm2, καθώς και διπλούς πυρήνες,
παρακαλώ συμβουλευτείτε με άμεσα εάν είναι απαραίτητο)

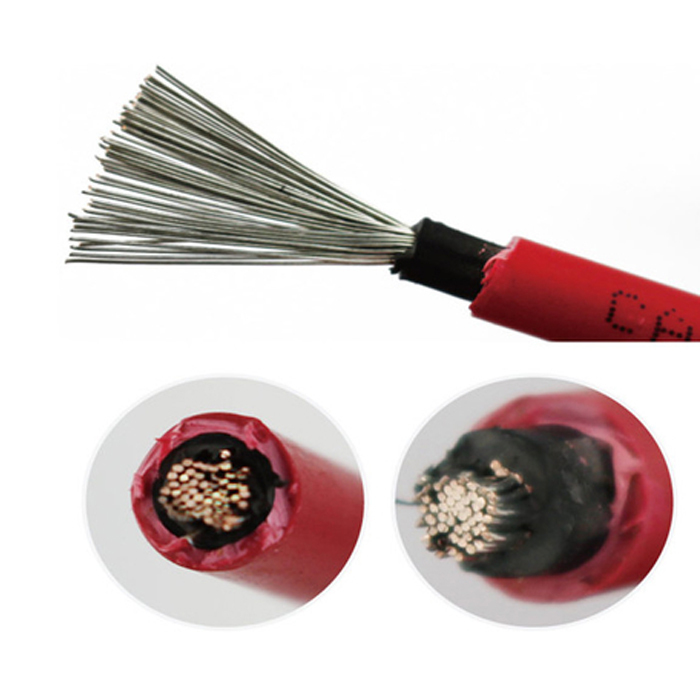

Εικόνα του ηλιακού καλωδίου 6mm2
