Λεπτομέρειες προϊόντων
Τόπος καταγωγής: ΚΙΝΑ
Πιστοποίηση: ISO9001/TUV/CE
Αριθμό μοντέλου: Pv1-φ 1x4mm2
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 100m
Τιμή: negotiable
Συσκευασία λεπτομέρειες: 250m/roll, 500m ανά χαρτοκιβώτιο
Χρόνος παράδοσης: 3-10days
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 70000m ανά ημέρα
Product name: |
4mm photovoltaic cable |
Conductor: |
56/0.285 |
Color: |
Black or red |
Jacket: |
XLPE |
Packing: |
100m/roll |
Type: |
High Voltage |
Product name: |
4mm photovoltaic cable |
Conductor: |
56/0.285 |
Color: |
Black or red |
Jacket: |
XLPE |
Packing: |
100m/roll |
Type: |
High Voltage |
Ανθεκτικό Ηλεκτρικό Καλώδιο Σύρμα 4mm PV1f Φωτοβολταϊκό καλώδιο Για σύστημα ηλεκτρικής ενέργειας
Περιγραφή
Φωτοβολταϊκά καλώδια κατάλληλα για κινητή και σταθερή εγκατάσταση. Κατάλληλα για σύνδεση μεταξύ φωτοβολταϊκών πάνελ και φωτοβολταϊκών πάνελ με τον μετατροπέα εναλλασσόμενου ρεύματος. Κατάλληλα για εσωτερική και εξωτερική χρήση.
Τα υλικά που χρησιμοποιούνται για την κατασκευή των εν λόγω καλωδίων υπερβαίνουν την δοκιμή θερμικής αντοχής που καθορίζεται στο πρότυπο EN 60216 για +120 oC (δείκτης θερμοκρασίας).με σωστή εγκατάσταση, λειτουργίας και συντήρησης, η εκτιμώμενη διάρκεια ζωής του καλωδίου είναι 30 έτη σε θερμοκρασία 90 °C.
Τεχνικά δεδομένα
Μέγεθος | Διατομή | Δομή αγωγού | Εξωτερική διάμετρος | Μαξ. DC | Αξιολογημένη | Αξιολογημένη |
Αντίσταση σε 20°C | Τετάρτη | Τρέχων | ||||
mm2 | χμ | χμ | Ω/km | V DC | Α | |
1 x 2,5 mm2 | 2.5mm2 | 49 x ¢0.285 | 5.0 | 8.06 | 1000/1500 | 30Α |
1 x 4,0 mm2 | 4.0 mm2 | 56 x ¢0.285 | 5.5 | 4.97 | 1000/1500 | 50Α |
1 x 6,0 mm2 | 6.0 mm2 | 84 x ¢0.285 | 6.1 | 3.52 | 1000/1500 | 70A |
1 x 10,0 mm2 | 10.0 mm2 | 80 x 0.40 | 7.2 | 2.12 | 1000/1500 | 95Α |
Εφαρμογή:
Εφαρμόζεται σε ηλιακά πάνελ για την παραγωγή ηλεκτρικής ενέργειας και συναφή στοιχεία της καλωδίωσης, σύνδεσης, ιδιαίτερα κατάλληλο για εξωτερικούς χώρους.Χρησιμοποιώντας τα υλικά καθυστερητικών φλόγας χωρίς αλογόντα χαμηλής καπνός, υψηλότερης ποιότητας, μεγαλύτερης ασφάλειας.
Ονομασία | Φωτοβολταϊκό καλώδιο |
Περιγραφή του προϊόντος | Χρησιμοποιείται ευρέως σε εσωτερικές και εξωτερικές ηλιακές εγκαταστάσεις, ηλεκτρικές εγκαταστάσεις, εσωτερικές και εξωτερικές, εκρηκτικές περιοχές, εργοστάσια, βιομηχανικές και γεωργικές βιομηχανίες. |
Χαρακτηριστικά του προϊόντος | Λιγός καπνός χωρίς αλογένιο, καλό κρύο, υπεριώδες, ανθεκτικό στο όζον και σε καιρικές συνθήκες. |
Αντιφλεγμονώδης, αντοχή σε κοπή και αντοχή σε διείσδυση. | |
Καλώδιο προστασίας επιπέδου II. | |
Με ακτινοβολία φωτοβολταϊκών καλωδίων 150 °C ως μονωτικά υλικά, το απαλλαγμένο από αλογόντα επιβραδυντικό φλόγας είναι απαλλαγμένο από αλογόντα, μη τοξική τροποποιημένη ρητή ρητίνη χένγκινγκ πολυαιθυλενίου ως κύρια πρώτη ύλη,προσθέτει χωρίς αλογόντα, μη τοξικό, επιβραδυντικό της φλόγας, σταθεροποιητής θερμότητας, απομακρύνει το παράγοντα καπνού, συντηρητικό, όπως λίπασμα, δεν περιέχει αλογένιο, βαρέα μέταλλα, φωσφόρο. | |
Συμμορφώνεται με το ROHS, και η αντοχή της μόνωσης είναι μικρή μετά την κατάδυση. | |
Ηλεκτρική | 1Η αντίσταση συνεχούς ρεύματος: το τελικό καλώδιο σε θερμοκρασία 20 °C η αντίσταση συνεχούς ρεύματος του πυρήνα του αγωγού δεν είναι μεγαλύτερη από 5,09 Ω/km |
2Η αντίσταση μόνωσης: η τελική αντίσταση μόνωσης του καλωδίου σε θερμοκρασία 20 °C δεν πρέπει να είναι μικρότερη από 1014 Ω. | |
3Η αντίσταση της επιφάνειας του περιβλήματος: η αντίσταση της επιφάνειας του τελικού περιβλήματος του καλωδίου πρέπει να είναι τουλάχιστον 109 Ω. | |
Δομή καλωδίου | Διοδηγός: κονσερβοποιημένο σύρμα χαλκού 2.5, 4,6,10,16 mm2 PV1 - F |
25, 16 και 10, 6,4,2.5 mm2 φωτοβολταϊκό καλώδιο | |
Απομόνωση: > 0,5 mm πάχους με χαμηλό κάπνισμα και υλικό αλογονίων και πληρούν το καθορισμένο όριο του πελάτη. | |
Πλάκα: χαμηλή πυκνότητα καπνού και πάχος υλικού χωρίς αλογόντα > 0,5 mm. | |
Λεπτομερείς παραμέτροι | Θερμοκρασία περιβάλλοντος: - 40 °C ~ + 90 °C |
Η υψηλότερη θερμοκρασία του αγωγού: 120 °C (να επιτρέπεται 5 δευτερόλεπτα σε θερμοκρασία βραχυκυκλώματος 200 °C) | |
Περιορισμένη τάση: AC0,6/1kv dc1,8kv. |
(Πραγματοποιούμε επίσης μονοπυρήνες των 2,5mm2, 6mm2, 10mm2 και 16mm2, καθώς και διπλό πυρήνες,
Παρακαλούμε συμβουλευτείτε με απευθείας εάν είναι απαραίτητο)

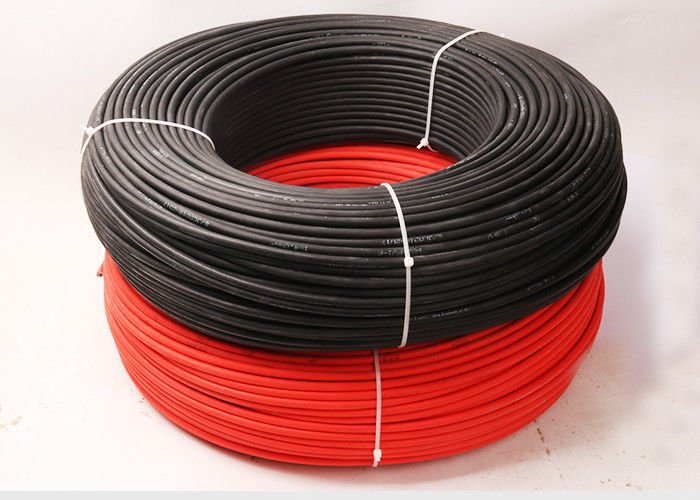

Εικόνα φωτοβολταϊκού καλωδίου 4 mm
