Μονωμένο το διπλάσιο συνεχές καλώδιο για το ηλιακό PV κονσερβοποίησε ανοπτημένο προσαραγμένο χαλκός 1500V
Επικασσιτερωμένο εύκαμπτο χάλκινο συρματόσχοινο 1500V Διπλά μονωμένο καλώδιο Solar PV 4mm2 XLPE
Προδιαγραφές
Διπλή μόνωση τοιχώματος, διασύνδεση με δέσμη ηλεκτρονίων
Εξαιρετική αντοχή σε U.V., νερό, όζον, υγρά, αλάτι, γενικές καιρικές συνθήκες
Εξαιρετική αντοχή στην τριβή
Χωρίς αλογόνα, επιβραδυντικό φλόγας, χαμηλή τοξικότητα
Εξαιρετική ευελιξία και απόδοση απογύμνωσης
Υψηλή ικανότητα μεταφοράς ρεύματος
Εγκεκριμένο από TUV
| Τύπος |
Διατομή |
Σχεδιασμός συρματόσχοινου |
Διάμετρος αγωγού |
Αντίσταση αγωγού |
Εξωτερική διάμετρος |
Ονομαστική τάση |
Ονομαστικό ρεύμα |
| H1Z2Z2-K 1x2.5mm2 |
2.5mm2 |
36x φ0.285mm |
2.0mm |
8.21 Ω/km |
5.4mm |
1500VDC |
50A |
| H1Z2Z2-K 1x4mm2 |
4mm2 |
56x φ0.285mm |
2.6mm |
5.09 Ω/km |
5.9mm |
1500VDC |
70A |
| H1Z2Z2-K 1x6mm2 |
6mm2 |
78x φ0.285mm |
3.3mm |
3.52 Ω/km |
6.7mm |
1500VDC |
95A |
| H1Z2Z2-K 1x10mm2 |
10mm2 |
80x φ0.4mm |
4.4mm |
1.95 Ω/km |
7.4mm |
1500VDC |
98A |
| H1Z2Z2-K 1x16mm2 |
16mm2 |
120x φ0.4mm |
5.2mm |
1.24 Ω/km |
9.2mm |
1500VDC |
132A
|
Εφαρμογή:
Εφαρμόζεται σε ηλιακούς συλλέκτες για παραγωγή ενέργειας και σε σχετικά εξαρτήματα της καλωδίωσης, σύνδεσης, ιδιαίτερα κατάλληλο για εξωτερικούς χώρους. Αντοχή στο ηλιακό φως, αντιγήρανση, Χρήση υλικών επιβραδυντικών φλόγας χαμηλής καπνού χωρίς αλογόνα, υψηλότερης ποιότητας, περισσότερη ασφάλεια.
| Όνομα |
Καλώδιο PV |
| Η περιγραφή του προϊόντος |
Χρησιμοποιείται ευρέως σε εσωτερικές και εξωτερικές ηλιακές εγκαταστάσεις, ηλεκτρικές εγκαταστάσεις, εσωτερικούς και εξωτερικούς χώρους, περιοχές με κίνδυνο έκρηξης, εργοστάσια, βιομηχανίες και γεωργικές βιομηχανίες. |
| Χαρακτηριστικά προϊόντος |
Χαμηλός καπνός χωρίς αλογόνα, καλό κρύο, ανθεκτικό στην υπεριώδη ακτινοβολία, το όζον και τις καιρικές συνθήκες. |
| Επιβραδυντικό φλόγας, αντοχή στην κοπή και αντοχή στη διείσδυση. |
| Επίπεδο προστασίας καλωδίου Ⅱ. |
| Με ακτινοβολία καλωδίου φωτοβολταϊκών 150 ℃ ως μονωτικά υλικά, το επιβραδυντικό φλόγας χωρίς αλογόνα είναι χωρίς αλογόνα, μη τοξική τροποποιημένη ρητίνη πολυαιθυλενίου λεπτού hengjing ως κύρια πρώτη ύλη, προσθέστε χωρίς αλογόνα, μη τοξικό, επιβραδυντικό φλόγας, σταθεροποιητή θερμότητας, εξαλείψτε το παράγοντα καπνού, συντηρητικό, όπως λίπασμα, δεν περιέχει αλογόνα, βαρέα μέταλλα, φώσφορο. |
| Συμμορφώνεται με το ROHS και η αντίσταση μόνωσης είναι μικρή μετά την εμβάπτιση. |
| Ηλεκτρικά |
1. Η αντίσταση DC: το τελικό καλώδιο στους 20 ℃ η αντίσταση DC του αγώγιμου πυρήνα σύρματος δεν είναι μεγαλύτερη από 5.09 Ω/km |
| 2. Η αντίσταση μόνωσης: η τελική αντίσταση μόνωσης του καλωδίου στους 20 ℃ δεν πρέπει να είναι μικρότερη από 1014 Ω. Cm, η τελική αντίσταση μόνωσης του καλωδίου στους 90 ℃ δεν είναι μικρότερη από 1011 Ω. Cm |
| 3. Η επιφανειακή αντίσταση του περιβλήματος: η αντίσταση της επιφάνειας του περιβλήματος του τελικού καλωδίου δεν πρέπει να είναι μικρότερη από 109 Ω. |
| Δομή καλωδίου |
Αγωγός: επικασσιτερωμένο χάλκινο σύρμα 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 και 10, 6,4,2.5 mm2 PV wire |
| Μόνωση: > 0.5mm πάχος με υλικό χαμηλού καπνού και αλογόνου και πληροί το καθορισμένο όριο του πελάτη. |
| Περίβλημα: χαμηλού καπνού και υλικό χωρίς αλογόνα πάχους > 0.5mm. |
| Λεπτομερείς παράμετροι |
Θερμοκρασία περιβάλλοντος: - 40 ℃ ~ + 90 ℃ |
| Η υψηλότερη θερμοκρασία του αγωγού: 120 ℃ (επιτρέψτε 5 s σε θερμοκρασία βραχυκυκλώματος 200 ℃) |
| Περιορισμένη τάση: AC0.6/1kv dc1.8kv. |
(Παράγουμε επίσης μονόκλωνο των 2.5mm2, 6mm2, 10mm2 και 16mm2, καθώς και διπλούς πυρήνες,
παρακαλώ συμβουλευτείτε με άμεσα εάν είναι απαραίτητο)
Συσκευασία και αποστολή:
Πληροφορίες συσκευασίας και αποστολής προϊόντος:
Το προϊόν μας DC Solar Cable είναι προσεκτικά συσκευασμένο για να διασφαλιστεί η ασφαλής παράδοσή του σε εσάς. Κάθε καλώδιο είναι τυλιγμένο τακτοποιημένα και τοποθετημένο σε ένα ανθεκτικό χαρτοκιβώτιο για να αποφευχθεί οποιαδήποτε ζημιά κατά τη μεταφορά.
Πληροφορίες αποστολής:
Προσφέρουμε γρήγορη και αξιόπιστη αποστολή για όλες τις παραγγελίες του DC Solar Cable μας. Η παραγγελία σας θα υποβληθεί σε επεξεργασία και θα αποσταλεί εντός 1-2 εργάσιμων ημερών. Μόλις αποσταλεί, θα λάβετε έναν αριθμό παρακολούθησης για να παρακολουθείτε την κατάσταση της παράδοσής σας.
Συχνές ερωτήσεις:
Ε: Ποιος είναι ο αριθμός μοντέλου του DC Solar Cable;
A: Ο αριθμός μοντέλου είναι H1Z2Z2-K.
Ε: Πού κατασκευάζεται το DC Solar Cable;
A: Το προϊόν κατασκευάζεται στην Κίνα.
Ε: Τι πιστοποιήσεις έχει το DC Solar Cable;
A: Το DC Solar Cable είναι πιστοποιημένο από TUV, CE, ISO9001, CQC, CPR και BCA.
Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας για το DC Solar Cable;
A: Η ελάχιστη ποσότητα παραγγελίας είναι 500.
Ε: Ποιες είναι οι λεπτομέρειες συσκευασίας για το DC Solar Cable;
A: Το DC Solar Cable είναι συσκευασμένο σε ρολά των 100m το καθένα.

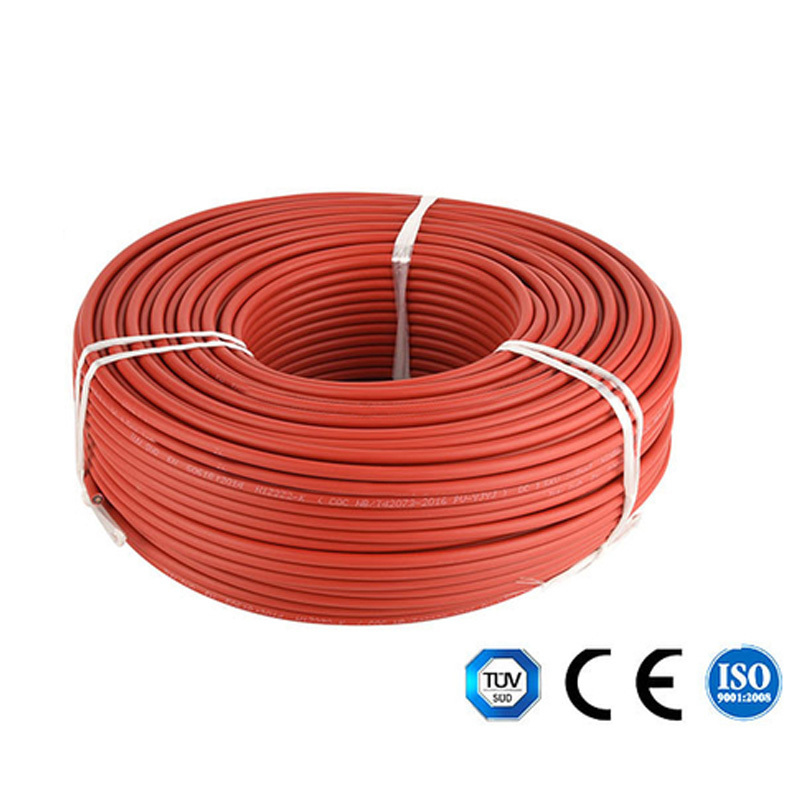

Εικόνα ηλιακού καλωδίου PV 4mm
