καλώδιο επέκτασης ηλιακού πλαισίου CE TUV AWG 12 20ft

Τόπος καταγωγής Κίνα
Μάρκα Pntech
Πιστοποίηση TUV/CE/ISO9001
Αριθμό μοντέλου Ρεύμα-συνεχές ρεύμα
Ποσότητα παραγγελίας min 1set
Τιμή Negotiation
Συσκευασία λεπτομέρειες 100sets/polybag 500sets/carton 39x39x22cm
Χρόνος παράδοσης 3-10DAYS
Όροι πληρωμής L/C, T/T
Δυνατότητα προσφοράς 5000pairs ανά ημέρα

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Όνομα προϊόντων ηλιακή επέκταση καλωδίων με τους συνδετήρες Καλώδιο 12AWG/10AWG
εκτιμημένη τάση 1000VDC Βαθμός προστασίας IP67
Εκτιμημένο ρεύμα 30A Αντίσταση επαφών ≤5mΩ
Ειδικότερα

καλώδιο επέκτασης ηλιακού πλαισίου 20ft

,

ηλιακό καλώδιο AWG 12 20ft

,

TUV καλώδιο επέκτασης ηλιακού πλαισίου

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων



20feet ηλιακή επέκταση καλωδίων καλωδίων PV με τους θηλυκούς και αρσενικούς συνδετήρες Unboxing



Περιγραφή



Ένα ηλιακό καλώδιο επέκτασης είναι πολύ παρόμοιο στην έννοια με ένα ηλεκτρικό σκοινί επέκτασης. Ακριβώς όπως μια επέκταση το σκοινί έχει ένα αρσενικό βούλωμα σε ένα τέλος και ένα θηλυκό βούλωμα σε άλλο, ένα ηλιακό καλώδιο επέκτασης έχει έναν αρσενικό συνδετήρα σε ένα τέλος και έναν θηλυκό συνδετήρα στο αντίθετο άκρο. Είναι διαθέσιμοι σε πολλά διαφορετικά μήκη από 8 πόδια 100 πόδια σε μακρύ. Πηγαίνετε πίσω στο πρώτο παράδειγμά μας δύο ενότητες σωρηδόν. Μόλις έχετε τις δύο ενότητες που συνδέονται σωρηδόν, πρέπει να χρησιμοποιήσετε τα καλώδια MC4 για να φέρετε εκείνη την δύναμη οπουδήποτε ο ηλεκτρικός εξοπλισμός σας βρίσκεται (συνήθως ένας διακόπτης και ένας ηλιακός ελεγκτής δαπανών). Τα συστήματα που χρησιμοποιούν δύο ενότητες χρησιμοποιούνται γενικά για του rv και τις βάρκες, έτσι μπορείτε συνήθως να χρησιμοποιήσετε τα καλώδια επέκτασης κατά μήκος της ολόκληρης απόστασης. Όταν χρησιμοποιείτε τα ηλιακά πλαίσια σε ένα σπίτι ή μια καμπίνα, η απόσταση που το καλώδιο πρέπει να ταξιδεψει είναι κανονικά τόσο μεγάλη που η χρησιμοποίηση ενός καλωδίου επέκτασης δεν είναι πλέον πρακτική. Σε εκείνες τις καταστάσεις, τα καλώδια επέκτασης χρησιμοποιούνται για να συνδέσουν τις επιτροπές με ένα κιβώτιο συνδυαστών. Εκείνος ο τρόπος εσείς μπορεί να χρησιμοποιήσει τη λιγότερο ακριβή καλωδίωση (όπως εκτιμημένη η THHN μόνωση) μέσα στον ηλεκτρικό αγωγό για να καλύψει τις μεγαλύτερες αποστάσεις με ουσιαστικά λιγότερο κόστος από τα καλώδια MC4. Πέστε ότι το συνολικό μήκος του καλωδίου που απαιτείται για να πάει από τις δύο ενότητες στον ηλεκτρικό εξοπλισμό σας είναι 20 πόδια. Σημείωση: Αυτό είναι όπου οι περισσότεροι άνθρωποι αρχίζουν συγκεχυμένοι. Χρειάζεστε μόνο ένα καλώδιο διαλυτικών χρώματος. Προσφέρουμε ένα καλώδιο διαλυτικών χρώματος σε ένα μήκος 50 ποδιών, το οποίο είναι καταλληλότερο για αυτήν την κατάσταση. Θυμηθείτε ότι οι δύο ηλιακές ενότητες που έχετε συνδέσει ήδη έχουν ένα θετικό προβάδισμα με έναν αρσενικό ηλιακό συνδετήρα και ένα θηλυκό προβάδισμα με έναν θηλυκό ηλιακό συνδετήρα. Για να ταξιδεψετε την απόσταση 20 ποδιών στον εξοπλισμό σας, θα χρειαστείτε ένα καλώδιο 20 ποδιών με έναν αρσενικό συνδετήρα και ένα καλώδιο 20 ποδιών με έναν θηλυκό συνδετήρα. Αυτό επιτυγχάνεται με την κοπή του καλωδίου επέκτασης 50 ποδιών στο μισό. Αυτός θα σας δώσει ένα καλώδιο 25 ποδιών με έναν αρσενικό συνδετήρα και ένα καλώδιο 25 ποδιών με έναν θηλυκό συνδετήρα. Αυτός επιτρέπει σε σας για να συνδέσει και με τους δύο μολύβδους του ηλιακού πλαισίου σας και σας δίνει την αφθονία του καλωδίου για να φτάσει στον προορισμό σας. Μερικές φορές να κόψει το καλώδιο στο μισό είναι όχι πάντα η καλύτερη λύση. Ανάλογα με τη θέση του κιβωτίου συνδυαστών, μπορεί να υπάρξει μια μεγαλύτερη απόσταση από μια πλευρά της σειράς επιτροπής στο κιβώτιο συνδυαστών απ'ό, τι από τη αντίθετη πλευρά της σειράς επιτροπής. Σε αυτήν την περίπτωση, θα θελήσετε να κόψετε το καλώδιο διαλυτικών χρώματος σε ένα σημείο που επιτρέπει και τις δύο άκρες περικοπών για να φθάσει στο κιβώτιο συνδυαστών με λίγο νωθρό στην εργασία με. Αυτό το διάγραμμα σας παρουσιάζει ένα παράδειγμα εκείνου του σεναρίου.



Σκληροί πλαστικοί συνδετήρες σε κάθε τέλος
Θηλυκοί και αρσενικοί συνδετήρες
Μαύρο ανθεκτικό καλώδιο φωτός του ήλιου καλωδίων
Επεκτείνει και κλειδώνει τα ενσωματωμένα καλώδια
Δοκιμασμένο TUV καλώδιο
UV ανθεκτικός και αδιάβροχος



Περιγραφή καλωδίων:



1. Σειρά θερμοκρασίας για την εφαρμογή -40°C μέχρι 90°C, max.temperature στον αγωγό 120°C

2. Το διασυνδεμένο υλικό δεσμών ηλεκτρονίων δεν λειώνει ή δεν ρέει στις υψηλές θερμοκρασίες

3. Η επιτρεπόμενη κοντός-κύκλωμα-θερμοκρασία αναφέρεται σε μια περίοδο 5s είναι 200°C

4. Υψηλή αντίσταση ενάντια στο UV, το όζον και την υδρόλυση

5. Εύκαμπτος, εύκολος στη λουρίδα

6. Διπλή μόνωση τοίχων. Δέσμη ηλεκτρονίων που διασυνδέεται

7. Άριστη αντίσταση σε U.V, το πετρέλαιο, τα λίπη, το οξυγόνο και το όζον

8. Άριστη αντίσταση στο γδάρσιμο

9. Αλόγονο ελεύθερο, φλόγα - καθυστερών, χαμηλή τοξικότητα

10. Άριστη απόδοση ευελιξίας και γδυσίματος

11. Υψηλής τάσης ικανότητα φροντίδας



Συνδετήρας



Τάση ποσοστού: 1000v
Εκτιμημένο ρεύμα: 22A (2.5mm2), 30A (4mm2,6mm2)
Τάση δοκιμής: 6KV (50Hz)
Προστατεύστε το βαθμό: IP67/IP2X
Υλικό μόνωσης: PC/PA/PPO/TPE
Υλικό επαφών: Καλυμμένος ασήμι χαλκός
Λειτουργούσα θερμοκρασία: -40°C~+90°C
Ασφαλής κατηγορία: 2
Κατηγορία φλογών: UL94-V0
Αντίσταση επαφών των συνδετήρων βουλωμάτων: ≤5mΩ
Δύναμη εισαγωγής: ≤50N
Αποσύρετε τη δύναμη: ≥50N
Κατάλληλο καλώδιο: 2.5mm2/4mm2/6mm2 (AWG14/12/10)
Σύστημα κλειδώματος: Θραύση μέσα
Προϊόν αριθ. Ρεύμα-συνεχές ρεύμα
Εκτιμημένη τάση TUV 1000V συνεχές ρεύμα
Εκτιμημένο ρεύμα 30A
Κατάλληλες διατομές καλωδίων 2.5mm2 ~ 10.0mm2/14AWG ~ 8AWG
Τελικό μέγεθος Φ4.0mm
Τάση δοκιμής Συνεχές ρεύμα 8KV 1min
Βαθμός ρύπανσης 2
Κατηγορία προστασίας Κατηγορία ΙΙ
Τελικό υλικό Επικασσιτερωμένος χαλκός
Αντίσταση επαφών ≤ 5mΩ
Υλικά μόνωσης ΔΕΗ
Εκτίμηση IP IP67 (IEC 60529)
Βγάλτε τη δύναμη ≥ 50N
Δύναμη εισαγωγής ≤ 50N
Θερμοκρασία δοκιμής -40ºC~ +85ºC
Κατηγορία φλογών UL94V - 0


Οδηγίες συνελεύσεων



Κατά τη διάρκεια της μόνων συνέλευσης, των μερών και των εργαλείων άλλοι εκείνοι που δηλώνονται χρησιμοποιούνται ή εάν οι οδηγίες προετοιμασιών και συνελεύσεων που περιγράφονται εδώ δεν λαμβάνονται υπόψη έπειτα ούτε ασφάλεια ούτε συμμόρφωση με τα τεχνικά στοιχεία μπορούν να εγγυηθούν.

Για την προστασία ενάντια στη ηλεκτροπληξία, οι συνδετήρες PV πρέπει να απομονωθούν από την παροχή ηλεκτρικού ρεύματος συγκεντρωμένος ή αποσυνθεμένος

Το τελικό προϊόν πρέπει παρεχόμενη προστασία από τη ηλεκτροπληξία

Αποσύνδεση κάτω από το φορτίο: Οι συνδέσεις βουλωμάτων PV δεν πρέπει να αποσυνδεθούν ενώ κάτω από το φορτίο. Μπορούν να τοποθετηθούν σε ένα κράτος φορτίων αριθ. με το σβήσιμο του μετατροπέα DC/AC ή το σπάσιμο του διακόπτη κυκλωμάτων εναλλασσόμενου ρεύματος. Η σύνδεση και η αποσύνδεση ενώ κάτω από την τάση επιτρέπονται

Οι αποσυνδεμένοι συνδετήρες πρέπει να προστατευθούν από το ρύπο και το νερό με τη σφράγιση των καλυμμάτων.

Τα συνδεμένα μέρη είναι υδατοστεγές IP67


Πλεονέκτημα:



• Απλή, γρήγορη, ασφαλής και αποτελεσματική αρχειοθετημένη συνέλευση
•  Αναπτυχθείτε ανεξάρτητα, καινοτόμο σχέδιο, έχει τα ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας, προσαρμοστικά στο συνδετήρα άμεσα
• Υψηλή μηχανική αντοχή
• Υψηλής τάσης και τάση που φέρνει: 30A, 1000VDC
• Χαμηλή αντίσταση μετάβασης
• Καινοτόμος σφραγισμένη, αδιάβροχος, σχέδιο αντίστασης σκόνης: IP68
• Άριστο πλαστικό υλικό, UL 94-V0, ευρεία σειρά θερμοκρασίας: - 40°c σε 90°c, τον καιρό και UV ανθεκτικό για τη μακροπρόθεσμη υπαίθρια εφαρμογή
• Εγκεκριμένος από TUV

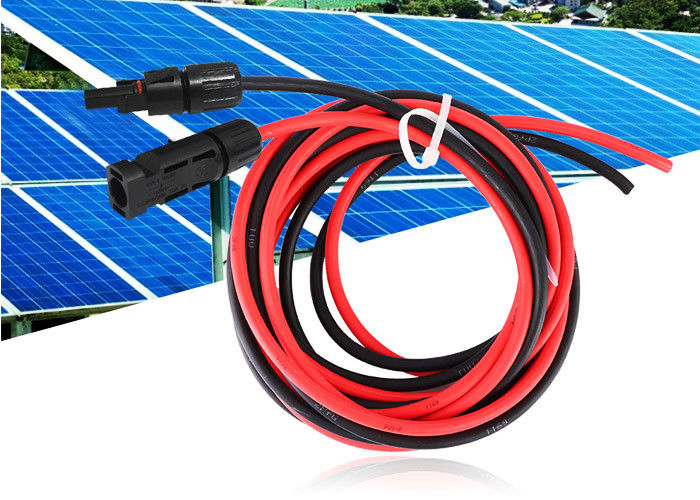

Εικόνα της ηλιακής επέκτασης καλωδίων καλωδίων PV με τους θηλυκούς και αρσενικούς συνδετήρες

καλώδιο επέκτασης ηλιακού πλαισίου CE TUV AWG 12 20ft 0

FAQ:


1. Πότε μπορώ να πάρω την αναφορά;
Μέσα σε 24 ώρες από να πάρει την έρευνα, εάν είστε πολύ επείγοντες να πάρετε την τιμή, παρακαλώ μας καλέστε για να δώσετε τις πλήρεις προδιαγραφές για το καλώδιο. η τιμή θα υπολογιστεί σύντομα.
2. Πόσο καιρό περίπου η παράδοση;
Συνήθως μέσα σε 3-4 εργάσιμες ημέρες μετά από την πληρωμή, κυρίως σύμφωνα με την ποσότητα.
3. Ποιοι είναι οι όροι πληρωμής σας;
Δεχόμαστε T/T (μεταφορά τραπεζών), L/C
4. Δέχεστε την προσαρμοσμένη διαταγή;
Ναι.
5. Προσφέρετε το cOem & το ODM;
Ναι. Ο cOem & ο ODM είναι διαθέσιμοι.
